KWALIFIKACJA ELM6 - CZERWIEC 2021

Wyjaśnienie poprawnej odpowiedzi:

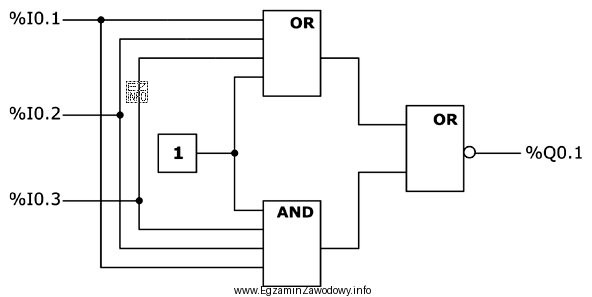

Analizując schemat przedstawiony na rysunku, możemy zauważyć, że wyjście %Q0.1 jest zawsze ustawione na 0, niezależnie od stanów wejść %I0.1, %I0.2 i %I0.3. Jest to spowodowane strukturą układu logicznego:

1. Pierwsza bramka OR ma trzy wejścia (%I0.1, %I0.2, %I0.3), ale jej wyjście nie ma wpływu na końcowy wynik.
2. Stała logiczna "1" jest podana na jedno z wejść bramki AND.
3. Drugie wejście bramki AND jest połączone z wyjściem pierwszej bramki OR, ale nie ma to znaczenia, ponieważ wynik AND z "1" zawsze będzie równy drugiemu wejściu.
4. Końcowa bramka OR ma dwa wejścia: jedno z bramki AND, a drugie bezpośrednio z pierwszej bramki OR.
5. Jednak negacja na wyjściu (kropka) oznacza, że końcowy wynik jest zawsze zanegowany, czyli 0.

W rezultacie, niezależnie od kombinacji stanów wejść, wyjście %Q0.1 będzie zawsze ustawione na 0.
