KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)

PYTANIE NR 21.
Który z wymienionych parametrów można zmierzyć przedstawionym przyrządem?

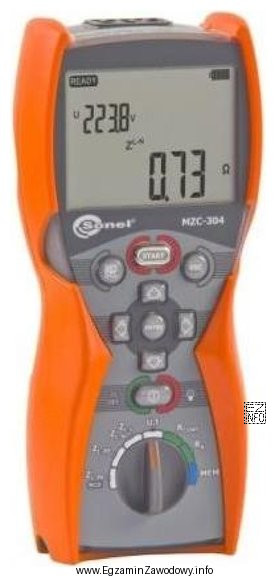

Ilustracja przedstawia miernik elektryczny, prawdopodobnie model MZC-304 firmy Sonel, używany do pomiaru parametrów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Impedancja pętli zwarcia jest mierzona miernikiem pętli zwarcia lub miernikiem instalacji w trybie "Zs/loop". Pomiary rezystancji izolacji wymagają napięcia probierczego (megomomierz), a rezystancja uziemienia zwykle wymaga metody z sondami lub cęgów. "Czas wyłączenia" nie jest parametrem mierzonym bezpośrednio takim przyrządem.

Pełne wyjaśnienie:

Parametr impedancja pętli zwarcia (często oznaczany jako Zs) dotyczy całej drogi przepływu prądu zwarciowego: od źródła zasilania, przez przewód fazowy, miejsce zwarcia i przewód ochronny/neutralny z powrotem do źródła. Taki pomiar wykonuje się miernikiem impedancji pętli zwarcia albo miernikiem wielofunkcyjnym do badań instalacji w trybie "loop/Zs". Wynik służy m.in. do oceny, czy w razie zwarcia zabezpieczenie zadziała w wymaganym czasie (pośrednio, przez zapewnienie odpowiednio dużego prądu zwarciowego).

Odpowiedź "Rezystancję uziemienia" jest typowym "zmyleniem", bo też dotyczy ochrony, ale jest to inny pomiar i często wymaga innej metody: klasycznie z wykorzystaniem dodatkowych elektrod pomocniczych (sond) lub w określonych warunkach metodą cęgową. Zwykły tryb pętli zwarcia nie zastępuje pomiaru rezystancji uziomu.

Odpowiedź "Rezystancję izolacji" odnosi się do badania stanu izolacji przewodów i urządzeń. Wymaga podania napięcia pomiarowego (probierczego) i pomiaru prądu upływu, dlatego wykonuje się ją megomomierzem lub miernikiem instalacji w dedykowanym trybie "insulation/IR". Przyrząd przeznaczony do pętli zwarcia nie musi mieć tej funkcji.

Odpowiedź "Czas wyłączenia wyłącznika nadprądowego" również może pojawiać się w kontekście ochrony, ale nie jest to standardowy parametr mierzony bezpośrednio miernikiem pętli zwarcia. Czas zadziałania zależy od charakterystyki zabezpieczenia i warunków zwarciowych; w praktyce weryfikuje się go innymi metodami lub wyznacza pośrednio na podstawie pomiarów i danych zabezpieczenia.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "impedancja pętli zwarcia", szukaj na ilustracji oznaczeń typu "Zs", "Loop", "PSC/PFC" lub ikonki pętli. Dla "rezystancji izolacji" częste są symbole "MΩ" i napięcia 250/500/1000 V, a dla uziemienia symbole "RE" oraz akcesoria w postaci przewodów/sond.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja pętli zwarcia (Zs) to "opór" całej drogi, którą popłynie prąd przy zwarciu doziemnym lub międzyprzewodowym w obwodzie. Od jej wartości zależy m.in. jak duży będzie prąd zwarciowy i czy zabezpieczenie może zadziałać wystarczająco szybko.
Najczęściej mierzy się ją miernikiem impedancji pętli zwarcia albo miernikiem wielofunkcyjnym do badań instalacji w trybie "Loop/Zs". Takie urządzenia mają dedykowany pomiar pętli, często z kompensacją wpływu przewodów pomiarowych.
Rezystancja opisuje elementy czysto "oporowe" w prądzie stałym. Impedancja dotyczy prądu przemiennego i uwzględnia także składowe wynikające np. z indukcyjności. W praktyce instalacji mierzymy impedancję pętli, bo zwarcie zachodzi w sieci AC.
Mierzy się opór izolacji między przewodami (np. L–PE, L–N) lub między żyłami przewodu. Do tego potrzebne jest napięcie probiercze (np. setki woltów), dlatego używa się megomomierza lub trybu "IR" w mierniku instalacji.
Na obudowie lub pokrętle szukaj oznaczeń: dla pętli zwarcia typowe są "Zs", "Loop", czasem "PSC/PFC". Dla izolacji często widać "MΩ" oraz wartości napięcia testu (np. 250/500/1000 V). Często też są inne gniazda i przewody.
Niekoniecznie. Rezystancję uziemienia często mierzy się metodą z elektrodami pomocniczymi (sondami) lub metodą cęgową w określonych warunkach. Pomiar pętli zwarcia dotyczy innego obwodu i innego celu, więc nie zastępuje pomiaru uziomu.
W praktyce na budowie i podczas odbiorów spotyka się współistnienie instalacji gazowych i elektrycznych. Znajomość podstaw pomiarów ochronnych pomaga rozumieć wymagania bezpieczeństwa obiektu (np. połączenia wyrównawcze, uziemienia), nawet jeśli nie wykonujesz wszystkich pomiarów samodzielnie.
Wykonuje się go m.in. przy sprawdzaniu instalacji po wykonaniu robót, przy odbiorze oraz w ramach kontroli okresowych – zależnie od rodzaju obiektu i zakresu prac. Celem jest weryfikacja, czy warunki zwarciowe umożliwiają skuteczne zadziałanie zabezpieczeń.
W wielu miernikach na podstawie zmierzonej impedancji pętli można oszacować spodziewany prąd zwarciowy (funkcje typu PSC/PFC). To wciąż wynik pośredni i zależny od modelu oraz metody pomiaru, ale na egzaminie warto kojarzyć to powiązanie.
Najczęstsze błędy to: utożsamianie wszystkich pomiarów z jednym "uniwersalnym" trybem, mylenie uziemienia z pętlą zwarcia oraz nieuwzględnianie oznaczeń na przyrządzie. Pomaga zasada: pętla = Zs/Loop, izolacja = MΩ i napięcie testu, uziom = elektrody/sondy.
