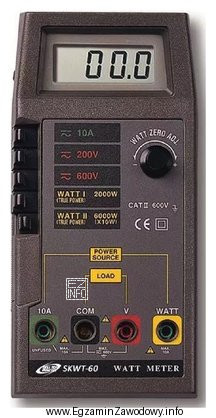

Pytanie dotyczy tego, jakie wielkości da się bezpośrednio zmierzyć danym przyrządem, czyli takich, które są wskazywane/wyświetlane przez miernik bez konieczności wykonywania dodatkowych przeliczeń. W praktyce eksploatacyjnej (także w obiektach i instalacjach związanych z gazownictwem) spotyka się zarówno klasyczne multimetry (U, I, R), jak i mierniki mocy (watomierze lub proste analizatory), które dodatkowo pokazują moc czynną.
Poprawna odpowiedź: "Moc czynną, natężenie prądu i napięcie." Jest poprawna, ponieważ zestaw tych trzech parametrów odpowiada typowym możliwościom miernika przeznaczonego do oceny pracy odbiornika: mierzy napięcie zasilania, prąd pobierany przez odbiornik oraz wynikową moc czynną (czyli moc rzeczywiście zamienianą na pracę/ciepło w odbiorniku).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Tylko natężenie prądu i napięcie." – to opisuje typowy zakres pomiarów dla podstawowych przyrządów (woltomierz + amperomierz/multimetr), ale pomija funkcję pomiaru mocy. Jeśli miernik jest miernikiem mocy, to moc czynna jest właśnie jedną z jego kluczowych funkcji.
- "Moc czynną, częstotliwość i napięcie." – częstotliwość bywa dostępna w niektórych multimetrach lub analizatorach, ale nie jest parametrem "obowiązkowym" dla każdego miernika mocy. W kontekście pytania odpowiedź sugeruje funkcję, której dany przyrząd może nie oferować.
- "Tylko moc czynną i napięcie." – pomija natężenie prądu, które jest podstawowym parametrem odbiornika i zwykle jest mierzone (bezpośrednio) przez tego typu przyrządy, zwłaszcza gdy pomiar mocy ma być wiarygodny i kompletny diagnostycznie.
Wskazówka egzaminacyjna: zwracaj uwagę na słowo "bezpośrednio". Jeśli moc jest tylko wyliczana "w głowie" z U i I, to nie jest to pomiar bezpośredni. W pytaniach z rysunkiem kluczowe jest rozpoznanie typu przyrządu i jego funkcji pomiarowych.
