KWALIFIKACJA ELE2 - STYCZEŃ 2017



PYTANIE NR 35.

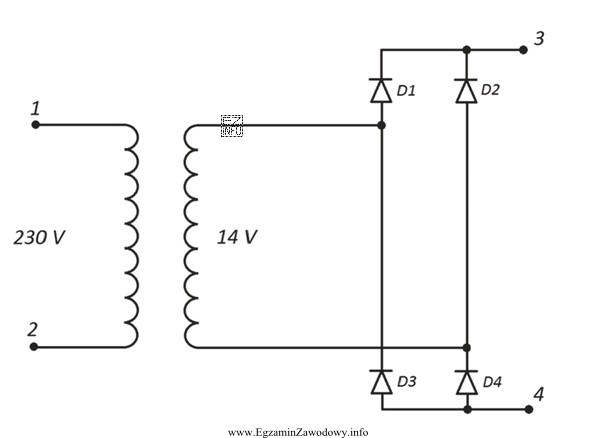

Których z wymienionych zakresów pomiarowych w multimetrze należy użyć przy wykonywaniu pomiaru napięcia zasilającego oraz napięcia wyjściowego w układzie, którego schemat przedstawiono na rysunku?
Których z wymienionych zakresów pomiarowych w multimetrze należ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono transformator obniżający napięcie z 230 V AC na 14 V AC oraz mostek prostowniczy składający się z diod D1, D2, D3, D4. Napięcie zasilające (między zaciskami 1-2) to napięcie przemienne (AC) o wartości 230 V, więc należy użyć zakresu pomiarowego AC 300 V. Napięcie wyjściowe (między zaciskami 3-4) po wyprostowaniu przez mostek prostowniczy jest napięciem stałym (DC), a jego wartość nie przekracza 14 V, więc należy użyć zakresu pomiarowego DC 30 V.
