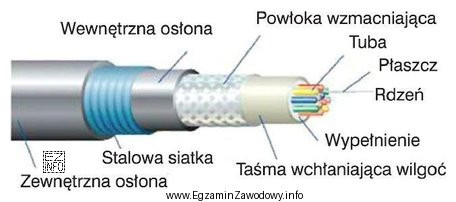

W zadaniu należy rozpoznać rodzaj kabla na podstawie jego budowy. Poprawna odpowiedź to kabel światłowodowy, ponieważ jego konstrukcja jest inna niż kabli miedzianych stosowanych do przesyłu sygnałów elektrycznych.
Dlaczego światłowodowy?
Światłowód przenosi informację jako światło w włóknie, dlatego na przekroju/rysunku typowo występują elementy takie jak: rdzeń włókna i płaszcz optyczny (jako bardzo cienkie struktury), powłoki ochronne oraz często dodatkowe elementy wzmacniające (np. włókna aramidowe) i zewnętrzny płaszcz. Kluczowa jest "włóknista" natura medium – brak klasycznych żył miedzianych o większej średnicy.
Dlaczego pozostałe odpowiedzi są błędne?
- Energetyczny – przewody/kable energetyczne są projektowane do przenoszenia mocy. Zwykle mają kilka grubych żył miedzianych lub aluminiowych o wyraźnym przekroju oraz izolacje dostosowane do napięcia znamionowego. Ich przekrój nie przypomina układu cienkich włókien optycznych.
- Koncentryczny – kabel koncentryczny ma jedną żyłę centralną, dookoła dielektryk, następnie ekran (oplot/folia) i płaszcz. Jest to konstrukcja "warstwowa" i osiowo symetryczna. Nie występuje w nim wiązka włókien typowa dla światłowodu.
- Skrętkowy – skrętka (np. U/UTP, F/UTP) zawiera kilka par miedzianych żył skręconych ze sobą. Na przekroju widać zwykle osiem żył (4 pary) w izolacjach, często ułożonych w charakterystyczny sposób. To zupełnie inny obraz niż w kablu światłowodowym.
Wskazówka egzaminacyjna: przy rozpoznawaniu kabla najpierw ustal, czy medium to włókno (światłowód), czy miedź. Potem szukaj cechy rozstrzygającej: koncentryk = jedna żyła + ekran; skrętka = wiele cienkich żył w parach; energetyczny = grubsze żyły do zasilania.
