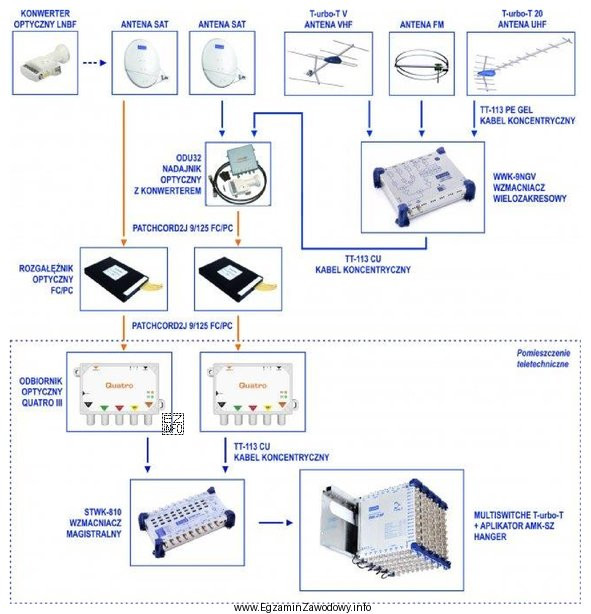

W pytaniu kluczowe jest czytanie schematu instalacji, a nie zgadywanie "co zwykle się stosuje". Schemat przedstawia dystrybucję sygnału TV do rozproszonych budynków z jednego pola antenowego, więc w praktyce spotyka się różne media transmisyjne: przewody koncentryczne, rozwiązania symetryczne (np. w innych zastosowaniach) oraz coraz częściej łącza światłowodowe dla dłuższych odcinków między obiektami.
Odpowiedź "Światłowodowe." jest właściwa, ponieważ na schemacie kolor pomarańczowy został użyty jako oznaczenie konkretnego rodzaju kabli połączeniowych – w tym zadaniu odpowiada on torom światłowodowym. Światłowód jest typowym wyborem na odcinkach międzybudynkowych: zapewnia małe tłumienie na większych dystansach i wysoką odporność na zakłócenia elektromagnetyczne.
- Odpowiedź "Symetryczne." jest błędna, bo w instalacjach dystrybucji TV do budynków standardowo nie oznacza się w ten sposób torów symetrycznych; ponadto zadanie wymaga wskazania typu kabla zgodnie z oznaczeniem na schemacie.
- Odpowiedź "Koncentryczne." jest kusząca, bo kable koncentryczne są powszechne w RTV/SAT, ale pytanie dotyczy konkretnego oznaczenia kolorem na schemacie, a nie najczęściej spotykanego kabla w ogóle.
- Odpowiedź "Zasilające." jest niepoprawna, ponieważ "zasilające" opisuje funkcję przewodu (doprowadzenie energii), a pytanie dotyczy rodzaju kabli połączeniowych w torze dystrybucji sygnału. W schematach zasilanie zwykle ma odrębne symbole i opisy napięć, a nie jest utożsamiane z medium transmisyjnym sygnału TV.
Wskazówka egzaminacyjna: zawsze sprawdzaj legendę i konwencję oznaczeń (kolory, typy linii, opisy przy przewodach). Jeśli schemat jest wydrukowany w słabej jakości, kluczowe stają się również opisy tekstowe przy trasach kablowych.
