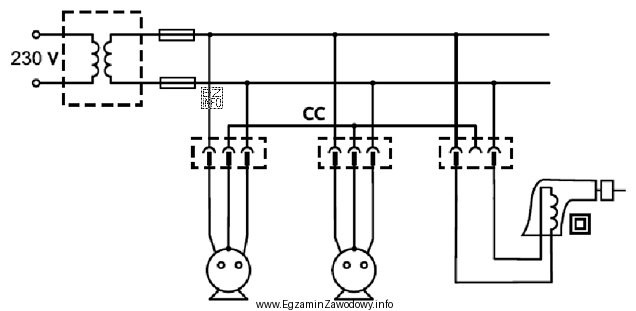

Na rysunku widać transformator separacyjny, którego uzwojenie wtórne zasila kilka odbiorników równolegle, a cały obwód wtórny jest galwanicznie odseparowany od sieci i nie ma połączenia z ziemią. To kluczowa cecha środka ochrony przeciwporażeniowej przy uszkodzeniu zwanego separacją elektryczną.
Gdy z transformatora separacyjnego zasilany jest więcej niż jeden odbiornik, na schematach pojawia się dodatkowy element: izolowany, nieuziemiony przewód wyrównawczy oznaczany jako CC. Na rysunku przewód CC łączy dostępne części przewodzące (metalowe obudowy) dwóch odbiorników. Jego zadaniem jest wyrównanie potencjałów między obudowami, przy jednoczesnym zachowaniu zasady, że CC nie wolno łączyć z ziemią ani z przewodem ochronnym PE.
Dlaczego to działa jako ochrona "przy uszkodzeniu"? Przy pojedynczym uszkodzeniu izolacji w jednym odbiorniku nie powstaje typowa droga rażeniowa przez ziemię, bo obwód wtórny jest od niej odizolowany. W układzie wieloodbiornikowym przewód CC zapobiega powstaniu niebezpiecznych różnic potencjałów między obudowami różnych urządzeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Urządzenia w II klasie ochronności – na schemacie rzeczywiście widać jeden odbiornik z symbolem "kwadrat w kwadracie", ale jest to cecha tego urządzenia, a nie nazwa środka ochrony całego przedstawionego układu. Ponadto II klasa nie wymaga podłączania do CC.
- SELV – obwód SELV to oddzielny środek ochrony oparty na bardzo niskim napięciu. Sam fakt obecności transformatora nie oznacza SELV; na rysunku wskazują na separację: odizolowanie od ziemi oraz CC dla wielu odbiorników.
- Izolacja stanowiska – dotyczy ograniczenia prądu rażeniowego przez odizolowanie miejsca pracy od ziemi, a nie układu z transformatorem separacyjnym i połączeniami CC.
Wniosek: przedstawiony schemat odpowiada separacji elektrycznej więcej niż jednego odbiornika.
