KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)



PYTANIE NR 16.

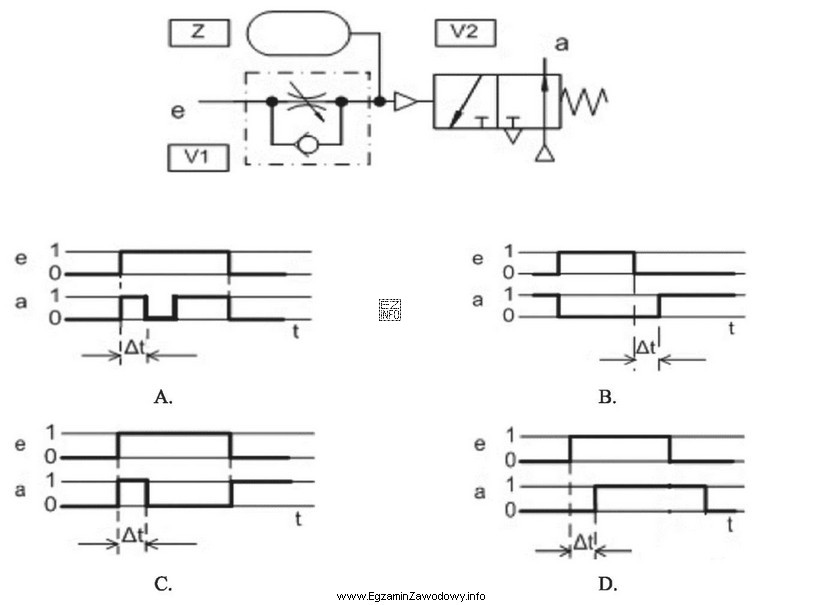

Który z zamieszczonych diagramów czasowych ilustruje cykl pracy układu przedstawionego na schemacie?
Który z zamieszczonych diagramów czasowych ilustruje cykl pracy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu układu i porównania go z diagramami czasowymi, odpowiedź B. jest poprawna, ponieważ przedstawia ona sytuację, w której po aktywacji wejścia e (stan wysoki), wyjście a zmienia stan na wysoki z opóźnieniem czasowym, co odpowiada działaniu układu z opóźnieniem czasowym przedstawionego na schemacie.
