KWALIFIKACJA ELM5 - STYCZEŃ 2016



PYTANIE NR 21.

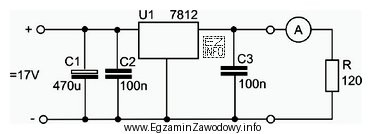

Który zakres pomiarowy należy ustawić na amperomierzu do pomiaru natężenia prądu w układzie przedstawionym na schemacie?
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego z kwalifikacji zawodowej dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do pomiaru natężenia należy dobrać tryb zgodny z rodzajem prądu w obwodzie oraz zakres nieco wyższy od spodziewanej wartości.
Jeśli układ jest zasilany prądem stałym, wybiera się DC. Zakres 0–200 mA jest bezpieczniejszy niż 0–20 mA (mniejsze ryzyko przekroczenia zakresu), a jednocześnie daje lepszą rozdzielczość niż 0–1 A.

Pełne wyjaśnienie:

Przy doborze ustawienia amperomierza trzeba rozstrzygnąć dwie rzeczy: rodzaj prądu oraz właściwy zakres.

  • DC czy AC: jeżeli ze schematu wynika, że źródło zasilania jest stałe (np. bateria, zasilacz DC), to mierzony prąd jest prądem stałym i miernik musi pracować w trybie DC. Ustawienie AC spowoduje błędny odczyt (albo odczyt bliski zeru), bo miernik jest wtedy przystosowany do pomiaru składowej przemiennej.
  • Zakres: wybiera się najmniejszy zakres, który nie zostanie przekroczony. Zbyt mały zakres (np. 0–20 mA) grozi przekroczeniem i zadziałaniem zabezpieczenia miernika (bezpiecznik), a w najlepszym razie wskazaniem "poza zakresem". Zbyt duży zakres (np. 0–1 A) zwykle jest bezpieczny, ale pogarsza rozdzielczość i utrudnia dokładny odczyt małych prądów.

Dlatego odpowiedź "DC 0-200 mA" jest właściwa: zachowuje zgodność z prądem stałym i daje zapas zakresu w typowych układach elektronicznych, jednocześnie pozostając wystarczająco "czułym" zakresem.

Dlaczego pozostałe opcje są niepoprawne:

  • "DC 0-20 mA" – może być za mały; jeżeli spodziewany prąd jest większy, przekroczy zakres i pomiar nie będzie poprawny lub dojdzie do zadziałania zabezpieczenia.
  • "AC 0-200 mA" – błędny tryb (AC) dla obwodu zasilanego DC.
  • "AC 0-1 A" – dodatkowo do błędnego trybu dochodzi gorsza rozdzielczość; taki wybór nie jest właściwy dla typowych pomiarów prądów w elektronice, gdy chodzi o wartości w setkach miliamperów lub mniejsze.

W praktyce zawsze pamiętaj też o poprawnym podłączeniu przewodów do właściwych gniazd miernika (mA/A) oraz o włączeniu amperomierza szeregowo z badanym obwodem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak dobrać zakres amperomierza do pomiaru prądu w układzie elektronicznym?
Wybierz tryb zgodny z rodzajem prądu (DC dla zasilania stałego, AC dla przemiennego), a następnie ustaw najmniejszy zakres, który na pewno nie zostanie przekroczony. Zbyt mały zakres daje "poza zakresem" lub przepala bezpiecznik, a zbyt duży pogarsza rozdzielczość.
Dlaczego do pomiaru prądu stałego nie ustawia się zakresu AC?
W trybie AC miernik jest przeznaczony do składowej przemiennej sygnału. Dla prądu stałego odczyt może być błędny (np. zaniżony lub bliski zeru), bo układ pomiarowy działa inaczej niż w trybie DC. Dlatego przy zasilaniu bateryjnym zwykle wybiera się DC.
Co się stanie, gdy ustawię zbyt mały zakres mA na amperomierzu?
Jeżeli prąd przekroczy wybrany zakres, miernik może pokazać przekroczenie zakresu, przerwać pomiar lub zadziała zabezpieczenie (bezpiecznik) w torze mA. W praktyce oznacza to brak poprawnego wyniku i ryzyko przestoju podczas ćwiczeń lub diagnostyki.
Czy większy zakres (np. 1 A) zawsze jest bezpieczniejszy i lepszy?
Jest często bezpieczniejszy pod kątem przekroczenia, ale nie zawsze lepszy. Większy zakres zwykle oznacza mniejszą rozdzielczość i gorszą dokładność dla małych prądów. W elektronice dąży się do zakresu możliwie małego, ale z zapasem, aby odczyt był czytelny.
Jak rozpoznać na schemacie, czy prąd jest DC czy AC?
Patrz na źródło zasilania i jego oznaczenia. Bateria lub zasilacz stały sugerują DC, a symbol źródła sinusoidalnego lub opis zasilania sieciowego sugeruje AC. Jeśli schemat pokazuje prostownik i kondensator filtrujący, to za nimi w obwodzie zwykle występuje DC.
Gdzie włączyć amperomierz w obwodzie, żeby zmierzyć natężenie prądu?
Amperomierz włącza się szeregowo z gałęzią, w której mierzysz prąd. Oznacza to przerwanie obwodu i "wstawienie" miernika w tor prądu. Włączenie równoległe (jak woltomierza) jest błędem i może spowodować zwarcie.
Jakie gniazdo w multimetrze wybrać przy pomiarze mA?
Zwykle używa się gniazda oznaczonego mA (czasem osobno dla µA/mA) oraz wspólnego COM. Jeśli spodziewasz się większego prądu, należy użyć gniazda A. Zawsze sprawdź oznaczenia na obudowie miernika, bo różnią się między modelami.
Dlaczego w zadaniach egzaminacyjnych często wybiera się zakres 0–200 mA?
W wielu prostych układach elektronicznych prądy robocze mieszczą się w dziesiątkach–setkach miliamperów. Zakres 0–200 mA daje sensowny kompromis: jest wystarczająco "czuły" do odczytu, a jednocześnie ma zapas w porównaniu z zakresem 0–20 mA.
Jakie błędy najczęściej popełnia się przy doborze zakresu amperomierza na egzaminie?
Najczęstsze pomyłki to: wybór AC zamiast DC mimo zasilania stałego, wybór zbyt małego zakresu bez sprawdzenia spodziewanego prądu oraz wybór bardzo dużego zakresu (np. 1 A), który obniża rozdzielczość. Pomaga zasada: tryb zgodny z obwodem + najmniejszy bezpieczny zakres.
Kiedy warto zacząć od największego zakresu i dopiero zmniejszać?
Gdy nie znasz spodziewanej wartości prądu albo podejrzewasz zwarcie/usterkę, rozpoczęcie od większego zakresu zmniejsza ryzyko przekroczenia i uszkodzenia bezpiecznika w mierniku. Po wstępnym odczycie można zejść na mniejszy zakres, aby uzyskać dokładniejszy wynik.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Do pomiaru natężenia należy dobrać tryb zgodny z rodzajem prądu w obwodzie oraz zakres nieco wyższy od spodziewanej wartości.Jeśli układ jest zasilany prądem stałym, wybiera się DC."

Materiały:

  • Instrukcja obsługi używanego w pracowni multimetru (zakresy, bezpieczniki, gniazda)
  • Materiały dydaktyczne z metrologii elektrycznej (pomiar prądu, dobór zakresów)
  • Zadania praktyczne: pomiary prądu w prostych obwodach DC z rezystorem i źródłem
