KWALIFIKACJA BUD14 - PAŹDZIERNIK 2016

PYTANIE NR 6.

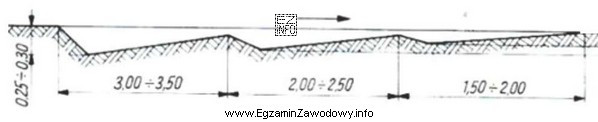

Który ze sposobów odspajania gruntu lemieszem spycharki przedstawiono na rysunku?
Ilustracja przedstawia schematyczny rysunek techniczny związany z budownictwem, a dokładniej z techniką odspajania gruntu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda grzebieniowa daje na rysunku pofalowany profil dna wykopu: kilka następujących po sobie zagłębień rozdzielonych "garbami", wynikających z cyklicznego zagłębiania i wypłycania lemiesza. Profil nie jest stały (jak przy płaskiej), nie tworzy jednego klina (klinowa) ani równych poziomych warstw (warstwowa).

Pełne wyjaśnienie:

Rozpoznanie sposobu odspajania gruntu lemieszem spycharki opiera się na kształcie profilu dna powstającego po przejściu maszyny. W metodzie grzebieniowej lemiesz nie utrzymuje jednej, stałej głębokości, lecz pracuje ruchem cyklicznym: na zmianę się zagłębia i wypłyca. Skutkiem jest pofalowana linia dna wykopu, czyli sekwencja kilku zagłębień oddzielonych wzniesieniami (grzbietami).

Na rysunku widać właśnie taki układ: kilka kolejnych depresji w kierunku ruchu roboczego, z wyraźnymi "garbami" pomiędzy nimi. Taki powtarzalny wzorzec jest cechą rozpoznawczą metody grzebieniowej i pozwala odróżnić ją od pozostałych technik.

  • Odpowiedź "Grzebieniowy" jest poprawna, bo odpowiada profilowi falowemu (wiele cykli zagłębień).
  • Odpowiedź "Płaski" byłaby właściwa, gdyby dno wykopu było równe i prowadzone na stałej głębokości (linia prosta równoległa do powierzchni terenu). Na rysunku dno nie jest równe.
  • Odpowiedź "Klinowy" opisuje stopniowe, jednokierunkowe zagłębianie, które daje w przekroju pojedynczy klin (jedno wcięcie, bez cyklicznych wzniesień i zagłębień). Rysunek pokazuje kilka powtórzeń, więc to nie jest klin.
  • Odpowiedź "Warstwowy" dotyczy zdejmowania gruntu poziomymi warstwami; w przekroju spodziewamy się raczej stopni/poziomych pasów niż falowania z garbami pomiędzy zagłębieniami.

W praktyce metoda grzebieniowa jest kojarzona z pracą w gruntach bardziej zwięzłych: zmienna głębokość zmniejsza chwilowy opór skrawania i ogranicza ryzyko przeciążenia maszyny. Na egzaminie kluczowe jest więc szukanie systematycznej sekwencji zagłębień, a nie przypadkowej nierówności profilu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To proces odrywania (urabiania) gruntu przez lemiesz spycharki podczas robót ziemnych. Lemiesz skrawa warstwę gruntu i przesuwa ją przed sobą. Sposób prowadzenia lemiesza (głębokość i jej zmiany) decyduje o tym, czy profil dna będzie płaski, klinowy, warstwowy czy grzebieniowy.
Patrz na linię dna wykopu: w metodzie grzebieniowej jest ona pofalowana i składa się z kilku powtarzających się zagłębień rozdzielonych wzniesieniami. Ważna jest cykliczność (co najmniej 2–3 "fale"), a nie pojedyncza nierówność czy przypadkowe zafalowanie.
Metoda płaska oznacza skrawanie na stałej głębokości, więc dno po przejściu lemiesza powinno być równe i możliwie proste. Jeśli na rysunku widzisz serię zagłębień i garbów, to znaczy, że głębokość skrawania była zmienna, co przeczy metodzie płaskiej.
W metodzie klinowej lemiesz zwykle zagłębia się stopniowo, tworząc w przekroju jedno, klinowe wcięcie (bez powtarzających się fal). W grzebieniowej zagłębianie i wypłycanie jest cykliczne, więc powstaje kilka kolejnych zagłębień oddzielonych grzbietami.
Stosuje się ją przede wszystkim wtedy, gdy grunt stawia duży opór (np. jest zwięzły) i praca na pełnej, stałej głębokości mogłaby przeciążać maszynę. Zmienna głębokość skrawania pozwala okresowo zmniejszać opór, poprawiając płynność pracy i ograniczając obciążenie układu jezdnego.
W ujęciu egzaminacyjnym metoda warstwowa kojarzy się z usuwaniem gruntu kolejnymi poziomymi warstwami, więc profil jest bardziej "warstwowy" (pasy, poziomy) niż falowy. Jeśli rysunek pokazuje cykliczne zagłębienia z garbami pomiędzy, to bardziej pasuje do metody grzebieniowej niż warstwowej.
Typowe błędy to: uznanie każdej nierównej linii za grzebieniową (a powinna być sekwencja fal), mylenie jej z warstwową (bo "warstwy" brzmią znajomo) oraz pomijanie liczby cykli. Pomaga liczenie zagłębień i szukanie powtarzalnego rytmu.
Strzałka kierunku ruchu pozwala ocenić, czy zagłębienia tworzą ciąg wzdłuż pracy lemiesza. W metodzie grzebieniowej fale układają się kolejno w kierunku jazdy, co wskazuje na powtarzalne zagłębianie i wypłycanie. Bez kierunku łatwiej pomylić profil z przypadkową nierównością.
Najczęściej oznacza, że lemiesz pracował przy zmiennej głębokości skrawania. Jeśli pofalowanie ma charakter uporządkowany (kilka powtórzeń, garby między zagłębieniami), jest to typowy ślad metody grzebieniowej. Przy pracy stałej (płaskiej) dno powinno być możliwie równe.
Ucz się poprzez porównywanie profili: płaski (linia prosta), klinowy (jedno wcięcie), warstwowy (poziome zdejmowanie), grzebieniowy (kilka fal). Warto zrobić własne szkice i dopisać cechy rozpoznawcze. Na egzaminie najpierw analizuj kształt profilu, dopiero potem czytaj odpowiedzi.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Metoda grzebieniowa daje na rysunku pofalowany profil dna wykopu: kilka następujących po sobie zagłębień rozdzielonych "garbami", wynikających z cyklicznego zagłębiania i wypłycania lemiesza."

Materiały:

  • Podręczniki i skrypty z robót ziemnych oraz maszyn budowlanych (spycharki, techniki urabiania i odspajania gruntu)
  • Atlas/kompendium rysunków technologicznych robót ziemnych z przykładami profili skrawania
  • Materiały szkolne i prezentacje BUD.1 dotyczące sprzętu budowlanego i podstaw technologii robót ziemnych
