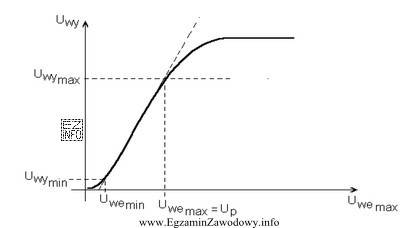

Charakterystyka dynamiczna wzmacniacza mocy m.cz. w postaci zależności Uwy=f(Uwe) przy f=const opisuje, jak zmienia się napięcie wyjściowe, gdy zmieniamy poziom sygnału wejściowego, utrzymując stałą częstotliwość (zwykle w paśmie akustycznym). Do takiego pomiaru potrzebne są dwie kluczowe funkcje: pobudzenie układu sygnałem o kontrolowanych parametrach oraz obserwacja tego, co dzieje się na wejściu i wyjściu.
Odpowiedź "Generator funkcyjny i oscyloskop" jest poprawna, ponieważ:
- Generator funkcyjny zapewnia sygnał testowy o stałej częstotliwości i regulowanej amplitudzie, czyli umożliwia płynne "przemiatanie" wartości Uwe.
- Oscyloskop pozwala jednocześnie obserwować przebieg na wejściu i wyjściu (np. dwa kanały), odczytać amplitudy oraz zauważyć moment wejścia w nieliniowość (spłaszczenie wierzchołków, przesterowanie), co jest istotne przy badaniu wzmacniacza mocy.
Dlaczego pozostałe zestawy nie spełniają wymagania pomiarowego?
- "Generator sygnałowy i częstościomierz" nie daje narzędzia do wygodnej obserwacji amplitudy Uwy i przebiegu wyjściowego. Częstościomierz mierzy częstotliwość, a w tym zadaniu częstotliwość ma być stała, więc nie jest parametrem głównym pomiaru.
- "Oscyloskop elektroniczny i multimetr" nie zawiera źródła pobudzenia. Bez generatora nie mamy kontrolowanego sygnału wejściowego, więc nie wyznaczymy zależności Uwy od Uwe w sposób powtarzalny. Multimetr może pomóc pomocniczo, ale nie zastąpi generatora.
- "Oscyloskop elektroniczny i częstościomierz" również nie zawiera generatora. Dodatkowo częstościomierz nie wnosi kluczowej informacji do wykresu Uwy(Uwe) przy stałej f.
Wskazówka egzaminacyjna: gdy w zadaniu pojawia się wykres typu wyjście jako funkcja wejścia, najczęściej potrzebujesz źródła sygnału + przyrządu do obserwacji amplitudy/przebiegu. Przy "f=const" zwykle wystarczy ustawić częstotliwość na generatorze i kontrolować amplitudę na oscyloskopie.
