KWALIFIKACJA ELM5 - STYCZEŃ 2017

PYTANIE NR 10.

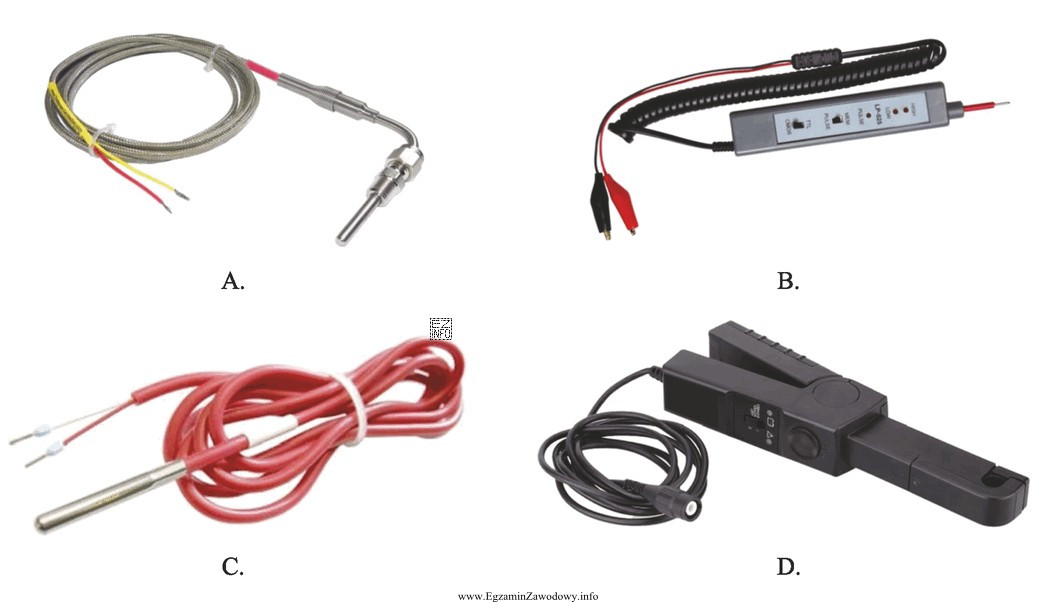

Sonda do badania poziomów logicznych układów cyfrowych jest pokazana na rysunku
Ilustracja przedstawia cztery różne sondy używane w technice elektronicznej, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sonda do badania poziomów logicznych to prosty przyrząd diagnostyczny do układów cyfrowych, zwykle z końcówką pomiarową oraz osobnym przewodem masy i sygnalizacją stanu (np. diody). Taka budowa pozwala szybko sprawdzić, czy w danym punkcie występuje "0" lub "1" logiczna, bez typowych pomiarów zakresami multimetru.

Pełne wyjaśnienie:

Sonda do badania poziomów logicznych (sonda logiczna) służy do szybkiej oceny stanu sygnału cyfrowego w wybranym punkcie układu: czy jest to stan niski, stan wysoki, a czasem także czy występują impulsy. W praktyce serwisowej pozwala to błyskawicznie potwierdzić, że bramka logiczna przełącza się, zegar (CLK) pracuje albo linia RESET ma właściwy poziom.

Poprawna jest odpowiedź wskazująca urządzenie, które wygląda jak typowa sonda logiczna: ma panel/obudowę z kontrolą i sygnalizacją (często w postaci diod), a także przewody umożliwiające podłączenie do punktu pomiarowego oraz masy odniesienia. Obecność przewodu masy (często zakończonego krokodylkiem) jest bardzo charakterystyczna, bo pomiar poziomu logicznego wymaga odniesienia do masy badanego układu.

Pozostałe odpowiedzi są niepoprawne, jeśli przedstawiają przyrządy przeznaczone do innych celów:

  • Jeżeli widoczny jest przyrząd typowo napięciowy (np. multimetr z dwoma przewodami pomiarowymi), to sam w sobie nie jest "sondą logiczną" – mierzy napięcie, ale nie jest zoptymalizowany do szybkiej, progowej interpretacji stanów logicznych i często nie daje natychmiastowej sygnalizacji "0/1".
  • Jeżeli przedstawiono sondę/końcówkę do oscyloskopu, to jest to narzędzie do obserwacji przebiegu w czasie, a nie prosta sonda stanów logicznych; wymaga oscyloskopu i innej interpretacji wyników.
  • Jeżeli pokazano próbnik instalacyjny lub inne narzędzie o odmiennym przeznaczeniu, nie będzie ono właściwe do diagnostyki poziomów logicznych układów cyfrowych.

Wskazówka egzaminacyjna: w pytaniach obrazkowych szukaj elementów typowych dla sondy logicznej: niewielkiej obudowy "w rękę", wyraźnej sygnalizacji stanu oraz przewodu masy zakończonego zaciskiem. To odróżnia ją od sondy oscyloskopowej czy klasycznych przewodów multimetru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sonda logiczna to prosty przyrząd do szybkiego sprawdzania stanów w układach cyfrowych. Po podłączeniu końcówki do punktu pomiarowego i masy układu sygnalizuje, czy występuje stan niski lub wysoki (a czasem także impulsy). Jest przydatna w serwisie, gdy nie trzeba analizować pełnego przebiegu jak na oscyloskopie.
Najpierw podłącz przewód masy sondy do masy badanego układu (często zacisk "krokodylek"), a dopiero potem dotknij końcówką pomiarową wybranego punktu sygnałowego. Takie odniesienie jest kluczowe, bo poziom logiczny jest interpretowany względem masy i napięcia zasilania układu.
Zacisk typu krokodylek zwykle służy do pewnego podłączenia masy (GND) do badanego urządzenia. Stabilna masa ogranicza błędy interpretacji stanu i ułatwia pracę jedną ręką. Bez poprawnego odniesienia do masy nawet poprawny sygnał może być odczytany błędnie.
Multimetr mierzy napięcie liczbowo i bywa zbyt wolny lub zbyt "uśredniający" dla szybkich zmian w logice. Sonda logiczna ma próg/interpretację "0–1" i zwykle natychmiastową sygnalizację (np. diody), dlatego szybciej wskaże stan na wyprowadzeniu bramki czy mikrokontrolera, choć nie pokaże kształtu przebiegu.
Oscyloskop jest lepszy, gdy trzeba zobaczyć kształt przebiegu, czasy narastania, zakłócenia, wypełnienie PWM albo krótkie impulsy, których sonda może nie rozróżnić. Sonda logiczna sprawdza się przy szybkim "czy jest 0/1", a oscyloskop przy analizie "jak dokładnie wygląda sygnał w czasie".
To zależy od konkretnego modelu sondy i jej dopuszczalnych zakresów napięć oraz progów. W praktyce trzeba sprawdzić opis producenta: część sond jest uniwersalna, inne są przewidziane dla konkretnej rodziny logiki. Na egzaminie warto pamiętać, że dobór narzędzia musi uwzględniać poziomy napięć w badanym układzie.
Typowe cechy to mała "ręczna" obudowa z sygnalizacją (np. diody LED stanów), cienka końcówka pomiarowa oraz osobny przewód masy, często z krokodylkiem. Często widać też panel kontrolny lub przełączniki trybu. To odróżnia ją od przewodów multimetru i sond oscyloskopowych.
Poziom logiczny jest określany względem potencjału masy układu. Jeśli masa sondy nie jest pewnie połączona z masą badanego urządzenia, mogą pojawić się przesunięcia potencjałów, przydźwięk i zakłócenia, co prowadzi do fałszywej interpretacji "0/1". Dlatego przewód masy jest kluczowy w praktyce.
Najczęstsze pomyłki to brak podłączenia masy, dotykanie niewłaściwego punktu (np. strony zasilania zamiast sygnału), pomiar na zwarciu lub przy uszkodzonej ścieżce oraz ignorowanie tego, że szybkie impulsy mogą wymagać oscyloskopu. Warto też uważać, aby nie zewrzeć sąsiednich wyprowadzeń końcówką.
Ucz się rozpoznawania narzędzi po cechach konstrukcyjnych: rodzaj końcówki, obecność przewodu masy, sposób sygnalizacji (diody/wyświetlacz), liczba przewodów i typ złączy. Pomaga porównywanie: sonda logiczna vs multimetr vs sonda oscyloskopowa. Na egzaminie najpierw ustal funkcję przyrządu, dopiero potem nazwę.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Eksperci podkreślają: "Sonda do badania poziomów logicznych to prosty przyrząd diagnostyczny do układów cyfrowych, zwykle z końcówką pomiarową oraz osobnym przewodem masy i sygnalizacją stanu (np. diody)."
