W pompie ciepła pracującej w typowym obiegu sprężarkowym są cztery podstawowe elementy: parownik, sprężarka, skraplacz oraz element rozprężny (np. zawór rozprężny). Pytanie dotyczy elementu, w którym następuje oddawanie ciepła do instalacji c.o., czyli do układu ogrzewania budynku (górne źródło).
Oddawanie ciepła do instalacji c.o. zachodzi w skraplaczu (wymienniku po stronie ogrzewania). W skraplaczu gorący czynnik chłodniczy o wysokim ciśnieniu oddaje energię do wody grzewczej, a sam przechodzi przemianę fazową: skrapla się (zmienia stan z pary na ciecz). To właśnie ta przemiana i różnica temperatur umożliwiają efektywne przekazanie dużej ilości ciepła do instalacji.
Dlaczego pozostałe typowe elementy układu nie pasują do opisu?
- Parownik jest wymiennikiem, w którym czynnik pobiera ciepło z dolnego źródła (np. powietrza, gruntu lub wody). Jego rola jest "odbiorcza" wobec otoczenia, a nie grzejna wobec c.o.
- Sprężarka nie jest miejscem oddawania ciepła do instalacji c.o. Jej zadaniem jest podniesienie ciśnienia i temperatury czynnika. Ciepło może się na niej wydzielać (straty), ale nie jest to kontrolowany wymiennik przekazujący ciepło do wody instalacyjnej.
- Zawór rozprężny (lub inny dławik) obniża ciśnienie czynnika i przygotowuje go do odparowania w parowniku. To element regulacyjny, a nie wymiennik oddający energię do c.o.

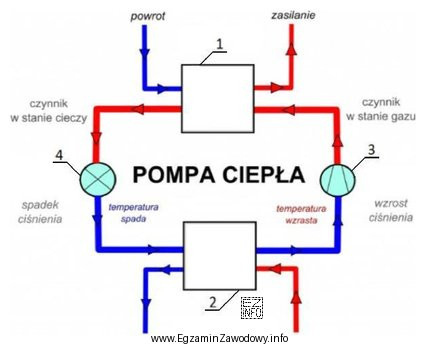

W praktyce egzaminacyjnej kluczowe jest skojarzenie: "c.o. ogrzewa skraplacz" (górne źródło), a "dolne źródło ogrzewa parownik". Jeśli na schemacie elementy są ponumerowane, należy wskazać numer odpowiadający skraplaczowi/wymiennikowi po stronie instalacji centralnego ogrzewania.
