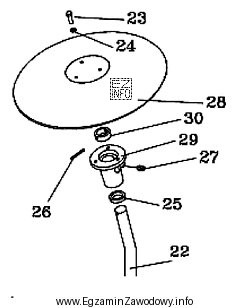

W tego typu zadaniach sprawdzana jest umiejętność pracy z rysunkiem złożeniowym/katalogowym, czyli odczytania numeru pozycji przypisanego do konkretnej części.
Piasta talerza (w zespole znacznika) jest elementem centralnym: zwykle stanowi "rdzeń" mocowania talerza, przenosi obciążenia i zapewnia współosiowość z osią oraz elementami łożyskowania. Na rysunku rozpoznaje się ją po tym, że:
- znajduje się w środku talerza (część centralna),
- jest elementem, do którego talerz jest przykręcony lub na którym jest osadzony,
- jest powiązana z osią/wałkiem i często sąsiaduje z łożyskami, tulejami lub nakrętką.
Poprawna odpowiedź to "29", ponieważ taki numer pozycji wskazuje odnośnik prowadzący do piasty talerza znacznika na rysunku.
Odpowiedzi "27", "25" i "30" są niepoprawne, bo na rysunku dotyczą innych elementów tego samego zespołu (np. części mocujących, dystansujących lub sąsiednich elementów zespołu talerza/ramienia znacznika). Typowy błąd polega na pomyleniu piasty z talerzem albo z elementem osiowym, bo części te są położone blisko siebie i mają wspólną oś.
Wskazówka egzaminacyjna: najpierw odnajdź talerz, potem jego środek (mocowanie), a dopiero na końcu śledź linię odnośnika do numeru pozycji — to ogranicza ryzyko odczytu numeru z sąsiedniej strzałki.
