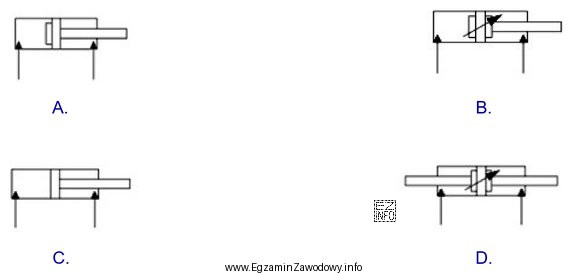

Pytanie dotyczy rozpoznania symbolu siłownika hydraulicznego na schemacie. Trzeba jednocześnie spełnić trzy warunki: (1) siłownik jest dwustronnego działania, (2) jest jednotłoczyskowy, oraz (3) ma nastawne tłumienie ruchu w obu skrajnych położeniach tłoka.
1) Dwustronne działanie
Na symbolach schematowych oznacza to możliwość zasilania komór po obu stronach tłoka. W praktyce (na rysunku) odpowiada temu obecność przyłączy/oznaczeń dla doprowadzenia medium do obu komór. Siłownik jednostronny (ze sprężyną lub ciężarem powrotnym) nie spełnia tego kryterium.
2) Jednotłoczyskowy
To taki siłownik, w którym tłoczysko wychodzi tylko z jednej strony tłoka. Najczęstsza pomyłka wynika z podobieństwa do siłownika dwutłoczyskowego, gdzie tłoczysko jest po obu stronach i symbol bywa "symetryczny". W tym zadaniu symetria nie jest pożądana: tłoczysko powinno być tylko z jednej strony.
3) Nastawne tłumienie w obu skrajnych położeniach
Tłumienie (cushioning) ogranicza prędkość ruchu tłoka tuż przed dojazdem do końca skoku, aby uniknąć uderzeń. Jeśli jest nastawne, symbol zwykle wskazuje możliwość regulacji (np. elementem regulacyjnym/oznaczeniem regulowalności) zamiast stałego tłumienia. Warunek "w obu skrajnych położeniach" oznacza, że tłumienie działa zarówno przy dojeździe do jednego końca skoku, jak i do drugiego, więc oznaczenia tłumienia muszą występować przy obu końcach symbolu cylindra.
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedź A (typowy błąd): spełnia tylko część warunków, np. pokazuje tłumienie po jednej stronie albo siłownik o innym typie tłoczyska.
- Odpowiedź C: często odpowiada siłownikowi dwutłoczyskowemu albo wariantowi bez regulacji tłumienia, więc nie realizuje "jednotłoczyskowego" lub "nastawnego".
- Odpowiedź D: bywa mylona z siłownikiem jednostronnym (z elementem powrotnym) albo z symbolem bez tłumienia na obu końcach.
Wskazówka egzaminacyjna: czytaj cechy w kolejności i odhaczaj je na symbolu: (a) dwa kierunki pracy, (b) jedno tłoczysko, (c) tłumienie na obu końcach i z możliwością nastawy. Taka procedura zmniejsza ryzyko pomyłki przy symbolach różniących się drobnymi detalami.
