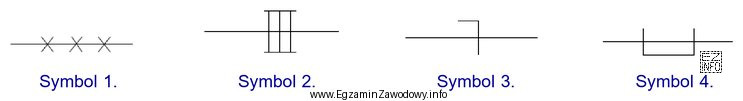

Na rysunkach i schematach instalacyjnych sposób ułożenia przewodów/kabli (np. w rurze, w korycie, na drabince) jest przedstawiany symbolem graficznym. Sam numer odpowiedzi ("1", "2", "3", "4") nie niesie znaczenia bez odniesienia do konkretnego znaku z legendy – jest tylko wskazaniem, który symbol z zestawu należy wybrać.
Drabinka kablowa to element trasy kablowej o konstrukcji "szczebelkowej", stosowany m.in. tam, gdzie potrzebna jest nośność, wentylacja kabli i łatwy dostęp serwisowy. W projektach odróżnia się ją od innych rozwiązań (np. koryt pełnych, koryt siatkowych, rur instalacyjnych), dlatego prawidłowa identyfikacja symbolu ma znaczenie wykonawcze i odbiorowe.
Odpowiedź "Symbolem 2." jest poprawna, ponieważ w tym zadaniu symbol oznaczony numerem 2 odpowiada prowadzeniu przewodów elektrycznych na drabinkach kablowych.
Pozostałe odpowiedzi są błędne, bo wskazują inne symbole z tego samego zestawu, które odnoszą się do innych sposobów prowadzenia przewodów. Typowy błąd polega na wybraniu znaku "podobnego" (np. innego rodzaju trasy kablowej) bez sprawdzenia charakterystycznych cech symbolu. W zadaniach egzaminacyjnych warto przyjąć nawyk: najpierw rozpoznać, co symbol przedstawia (konstrukcja trasy), a dopiero potem przypisać mu numer z odpowiedzi.
Wskazówka do nauki: ćwicz na rysunkach z legendą – porównuj symbole tras kablowych obok siebie i dopisuj krótkie skojarzenia (drabinka = "szczebelki", rura = "okrągły przekrój", koryto pełne = "pełny kanał"). To zmniejsza ryzyko pomyłek przy podobnych znakach.
