W dokumentacji instalacji elektrycznych sposób prowadzenia przewodów nie jest opisywany wyłącznie tekstem, ale także symbolami graficznymi. Zwykle bazą symbolu jest prosta linia oznaczająca przewód, a dodatkowy znak informuje, jak i gdzie przewód jest prowadzony (np. na uchwytach, na drabince, w listwie, w kanale).

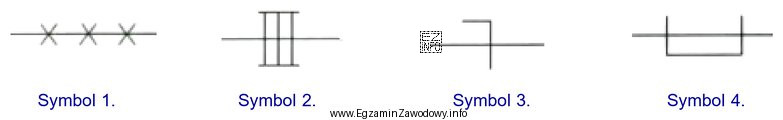

Odpowiedź "Symbolem 3." odpowiada oznaczeniu prowadzenia przewodów w listwach przypodłogowych, czyli w rozwiązaniu natynkowym wykonywanym wzdłuż ściany na poziomie podłogi. Kluczowe jest tu rozpoznanie, że listwa przypodłogowa jest elementem przyściennym (na styku ściana–podłoga), a symbol powinien sugerować "profil"/prowadzenie przy krawędzi ściany, a nie trasę w podłodze.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście:
- "Symbolem 1." przedstawia linię z krzyżykami, co jest typowym sposobem przedstawiania prowadzenia na uchwytach/izolatorach albo elementach podpierających. To nie odpowiada prowadzeniu w zamkniętej listwie przypodłogowej.
- "Symbolem 2." przypomina "drabinkę" nałożoną na linię przewodu, co kojarzy się z trasami typu drabinka/korytko kablowe. Takie rozwiązania są zwykle prowadzone na ścianie lub suficie, a nie w listwie przypodłogowej.
- "Symbolem 4." ma kształt "U" pod linią, co może sugerować koryto/kanał (np. kanał podłogowy lub inny rodzaj prowadzenia w korycie). To inny sposób prowadzenia niż listwa przypodłogowa montowana przy ścianie.
W praktyce egzaminacyjnej warto ćwiczyć rozróżnianie tras: przyścienne/przypodłogowe (listwy) vs kanały/koryta (często "U" lub "drabinka") oraz prowadzenie na uchwytach (znaki wsporcze). Najlepiej uczyć się tego na przykładach rzutów instalacyjnych, bo wtedy symbole łączą się z realnym miejscem montażu.
