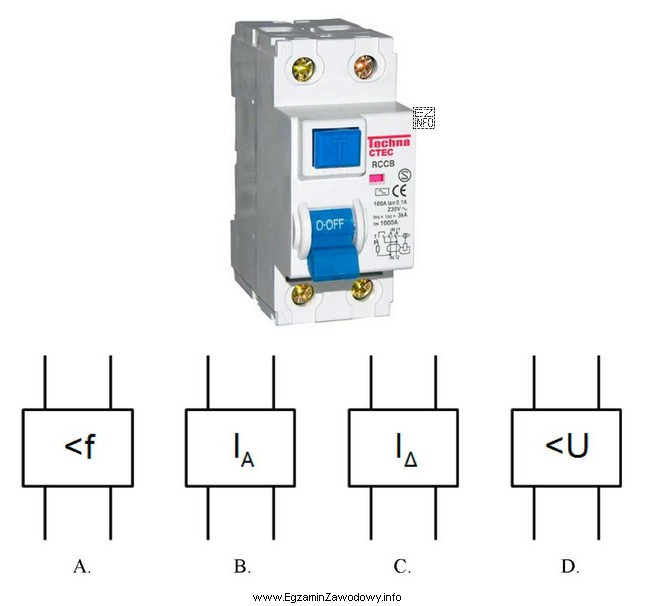

Urządzenie ze zdjęcia to wyłącznik różnicowoprądowy (RCCB). Wskazują na to typowe cechy opisowe aparatu:
- oznaczenie typu RCCB,
- parametr IΔn (znamionowy prąd różnicowy zadziałania),
- przycisk T (TEST), służący do sprawdzenia poprawności działania mechanizmu różnicowoprądowego.
Na schematach montażowych instalacji elektrycznych aparat powinien być oznaczony tak, aby jego funkcja była natychmiast rozpoznawalna. Dla zabezpieczenia różnicowoprądowego stosuje się oznaczenie IΔ (I z indeksem delta), które odnosi się do prądu różnicowego (upływowego) wykrywanego przez aparat. Dlatego poprawny jest symbol zawierający IΔ.
Pozostałe symbole nie pasują do funkcji RCCB:
- <f odnosi się do elementów reagujących na częstotliwość (przekaźnik częstotliwościowy), a nie do prądu różnicowego.
- IA wiąże się z zabezpieczeniem nadprądowym (prądowym) i mogłoby sugerować wyłącznik nadprądowy lub funkcję nadprądową, lecz RCCB działa na zasadzie porównania prądów i zadziałania od różnicy, a nie od przekroczenia prądu roboczego.
- <U dotyczy podnapięciowego kryterium zadziałania (przekaźnik podnapięciowy), co jest inną funkcją niż ochrona różnicowoprądowa.
W praktyce poprawne oznaczenie na schemacie ma znaczenie podczas montażu i konserwacji: elektryk, widząc IΔ, od razu wie, gdzie znajduje się ochrona różnicowoprądowa oraz które obwody są nią objęte. Błędne oznaczenie może skutkować pomyłkami przy doborze aparatu, testowaniu lub diagnostyce zadziałań (np. myleniem przyczyn wyzwolenia).
