Urządzenia elektryczne dzieli się m.in. na klasy ochronności, które informują, w jaki sposób zapewniono ochronę przeciwporażeniową. W praktyce spotyka się klasy I, II oraz III, a każda z nich ma inne założenia konstrukcyjne i inne wymagania dotyczące zasilania oraz środków ochrony.
Klasa ochronności III oznacza, że urządzenie jest przeznaczone do zasilania bardzo niskim napięciem bezpiecznym (np. z odpowiedniego zasilacza/transformatora separacyjnego lub innego źródła zapewniającego bezpieczne parametry i separację). W tej klasie nie opiera się bezpieczeństwa na przewodzie ochronnym ani na izolacji podwójnej jako głównym środku – kluczowa jest zasada ograniczenia napięcia do poziomu uznawanego za bezpieczny w typowych warunkach użytkowania.

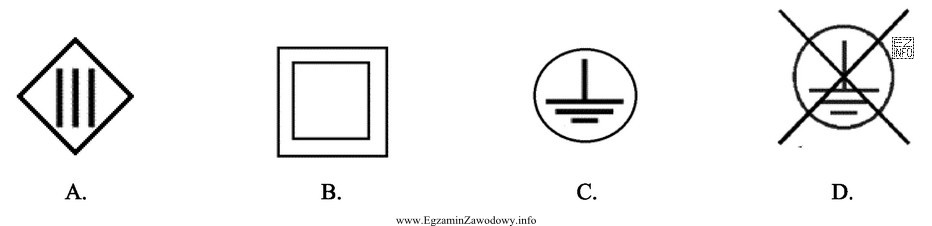

Dlatego poprawna odpowiedź to symbol, który w dokumentacji i oznaczeniach urządzeń identyfikuje III klasę ochronności (graficznie kojarzony z rzymskim "III", często przedstawianym jako trzy pionowe kreski w rombie). Rozpoznanie tego znaku jest praktyczne m.in. przy doborze elementów automatyki, czujników czy sterowników towarzyszących instalacjom, również w obiektach z instalacją gazową.
Pozostałe odpowiedzi są błędne, ponieważ przedstawiają oznaczenia innych klas lub innych cech urządzeń. Typowe pomyłki polegają na:
- wybraniu symbolu klasy II (często kojarzonego z izolacją podwójną) tylko dlatego, że bywa bardzo popularny na drobnych urządzeniach,
- wybraniu oznaczenia klasy I (związanego z ochroną przez uziemienie i przewód ochronny), bo "wydaje się najbardziej bezpieczne",
- kierowaniu się samym podobieństwem kształtów, a nie znaczeniem symbolu.
Na egzaminie warto zapamiętać logikę: klasa III = bezpieczeństwo przez bardzo niskie napięcie, a nie przez przewód ochronny lub podwójną izolację. Jeśli na rysunku widzisz znak jednoznacznie wskazujący "III", to on odpowiada urządzeniom III klasy ochronności.
