Oznaczenie YDYt odnosi się do przewodu instalacyjnego z izolacją i powłoką z PVC oraz z żyłami jednodrutowymi. Kluczowy jest sufiks "t", który w praktyce materiałów szkoleniowych oznacza odmianę wtynkową.

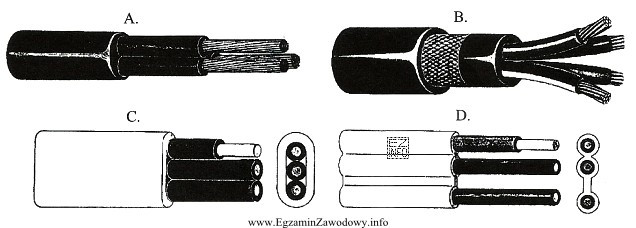

W rozpoznawaniu na rysunku najważniejsza jest konstrukcja płaska z mostkami: żyły są ułożone obok siebie, a pomiędzy nimi widoczne są przewężenia/mostki z materiału izolacyjnego. Te mostki mają zastosowanie praktyczne: umożliwiają wbijanie gwoździ pomiędzy żyłami podczas mocowania przewodu do ściany przed nałożeniem tynku, co ogranicza ryzyko uszkodzenia izolacji żył.
Dlatego poprawna jest odpowiedź "D", bo tylko ten rysunek przedstawia przewód płaski z wyraźnymi mostkami pomiędzy żyłami (również w przekroju poprzecznym).
Pozostałe rysunki nie spełniają tej cechy rozpoznawczej:
- Rysunek z przewodem płaskim o przekroju owalnym, ale bez mostków, odpowiada typowi określanemu jako płaski bez mostków (często spotykany jako YDYp) – jest podobny, ale konstrukcyjnie inny.
- Rysunki przedstawiające przewody okrągłe (np. z żyłami wielodrutowymi lub z ekranem/oplotem) nie pasują do YDYt, bo nie pokazują płaskiego układu żył i nie dotyczą typowego przewodu instalacyjnego wtynkowego.
Wskazówka egzaminacyjna: gdy wahasz się między dwoma przewodami płaskimi, zawsze sprawdź, czy widzisz mostki między żyłami. To najszybszy i najbardziej pewny wyróżnik YDYt.
