KWALIFIKACJA ELE5 - STYCZEŃ 2018



PYTANIE NR 13.

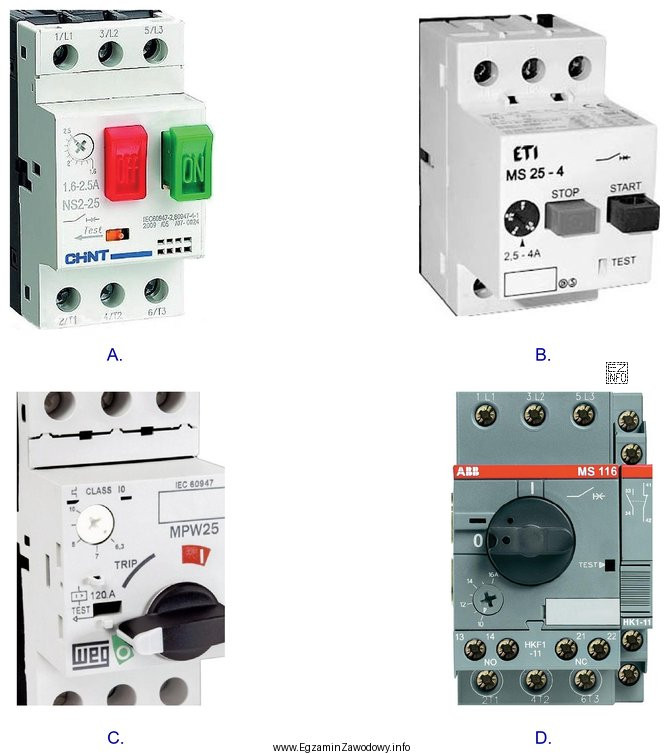

Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?
Którym z przedstawionych na rysunkach wyłączników silnikowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik silnikowy musi być dobrany do znamionowego prądu silnika. Na rysunku B widzimy wyłącznik silnikowy z zakresem regulacji prądu od 2,5 A do 4 A, co jest najbliższe wymaganemu prądowi znamionowemu 2,4 A. Pozostałe wyłączniki mają zakresy, które nie pokrywają się z wymaganym prądem znamionowym (A: 1,6-2,5 A, C: 1,2 A, D: nie ma widocznych danych, ale jest to wyłącznik różnicowoprądowy, a nie silnikowy).
