KWALIFIKACJA ELE5 - CZERWIEC 2016



PYTANIE NR 17.

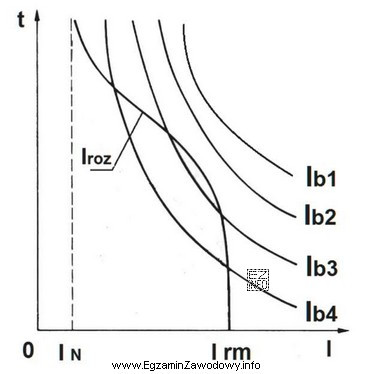

Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki czasowo-prądowe czterech bezpieczników. Który bezpiecznik należy dobrać do prawidłowego zabezpieczenia silnika?
Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby dobrać odpowiedni bezpiecznik do zabezpieczenia silnika, należy wybrać taki, którego charakterystyka czasowo-prądowa znajduje się powyżej przebiegu prądu rozruchowego silnika (Iroz), ale jednocześnie jest jak najbliżej tej krzywej, aby zapewnić ochronę przy możliwie najmniejszym prądzie zwarcia. Na przedstawionym wykresie charakterystyka bezpiecznika b2 jako jedyna spełnia te warunki, ponieważ znajduje się powyżej krzywej Iroz, ale bliżej niż pozostałe charakterystyki bezpieczników.
