W układzie sieciowym TN-C przewód ochronny (PE) i neutralny (N) nie występują jako dwa oddzielne przewody na odcinku sieci/przyłącza. Zamiast nich stosuje się przewód PEN, który łączy w sobie obie funkcje: zapewnia drogę dla prądu roboczego (jak N) oraz realizuje funkcję ochronną (jak PE). Dlatego przy przyłączu budynku z sieci TN-C kluczowe jest prawidłowe wskazanie/identyfikacja przewodu PEN.

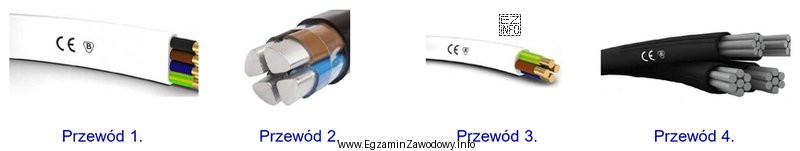

W tym zadaniu odpowiedzi są podane wyłącznie jako numery przewodów (1–4), co oznacza, że rozwiązanie opiera się na odczycie oznaczeń z dołączonej ilustracji (np. rysunku przyłącza, przekroju kabla/przewodu lub schematu zacisków). Poprawna odpowiedź "Przewodem 4." wskazuje przewód, który na ilustracji odpowiada przewodowi PEN, czyli temu, którym wykonuje się połączenie w sieci TN-C.
Pozostałe odpowiedzi ("Przewodem 1.", "Przewodem 2.", "Przewodem 3.") są błędne, ponieważ odnoszą się do przewodów pełniących inne funkcje (np. fazowych L1/L2/L3 albo przewodu neutralnego N w układach, gdzie N jest wydzielony). Typową pułapką jest przenoszenie nawyków z układów TN-S lub TN-C-S, gdzie przewody PE i N są rozdzielone, a uczeń może szukać osobnego "ochronnego" i osobnego "neutralnego". W TN-C na odcinku przyłącza takiego rozdziału nie ma: kluczowy jest przewód PEN.
W praktyce zawodowej technik elektryk powinien umieć:
- rozpoznać, czy zasilanie jest w TN-C,
- zidentyfikować przewód PEN w dokumentacji i w terenie,
- rozumieć konsekwencje błędnego podłączenia (zagrożenia porażeniowe, nieprawidłowe działanie zabezpieczeń).
Na egzaminie warto zawsze najpierw odczytać z treści układ sieci (tu: TN-C), a dopiero potem dopasować numer przewodu z rysunku do jego funkcji.
