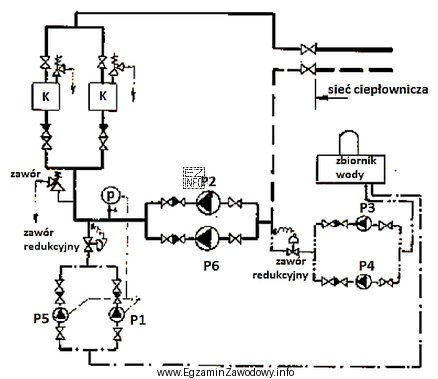

Pytanie sprawdza praktyczną umiejętność czytania schematu sieci ciepłowniczej, czyli odnajdywania konkretnych urządzeń na rysunku na podstawie ich oznaczeń. W schematach technologicznych i sieciowych elementy są zwykle identyfikowane przez skróty i indeksy (np. litera + numer), a poprawna interpretacja pozwala szybko przejść od dokumentacji do działań eksploatacyjnych.
Odpowiedź "P2, P6" jest właściwa, bo to te oznaczenia na załączonym schemacie odpowiadają pompo(m) obiegowym – czyli urządzeniom wymuszającym cyrkulację czynnika grzewczego w obiegu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "P3, P4" – para nie wskazuje kompletu pomp obiegowych widocznych na schemacie; co najmniej jedno z tych oznaczeń dotyczy innego elementu/urządzenia albo innej pompy (o innej roli w układzie).
- "P5, P1" – podobnie, ta para nie odpowiada dwóm pompom obiegowym przypisanym do obiegu na rysunku; typowy błąd polega na "zgadywaniu" po samym prefiksie "P", bez sprawdzenia lokalizacji i funkcji w układzie.
- "P1, P3" – odpowiedź łączy oznaczenia, które nie tworzą zestawu dwóch pomp obiegowych. Częstą przyczyną pomyłki jest odczyt tylko jednego fragmentu schematu albo pominięcie drugiej pompy, jeżeli jest umieszczona w innym miejscu obiegu.
Wskazówka egzaminacyjna: przy pytaniach "którymi symbolami oznaczono…" nie wystarczy kojarzyć, że "P" oznacza pompę. Trzeba zidentyfikować funkcję urządzenia na rysunku: gdzie jest wpięte w obieg, czy pracuje na obiegu zasilania/powrotu, czy dotyczy obiegu cyrkulacyjnego, uzupełniającego albo sieciowego. Dopiero wtedy wybór pary oznaczeń jest jednoznaczny.
