W przekroju elementu konstrukcyjnego wysokość oznacza wymiar mierzony w kierunku pionowym, czyli od dolnej powierzchni elementu do jego górnej powierzchni. W przypadku ławy fundamentowej jest to odczyt wymiaru "grubości" ławy w przekroju.
Aby poprawnie odpowiedzieć na pytanie, należy:
- zidentyfikować na rysunku, które linie/krawędzie należą do samej ławy (a nie np. do podsypki, warstwy chudego betonu czy ściany fundamentowej),
- odszukać wymiar pionowy przypisany do ławy,
- odczytać jego wartość w centymetrach.

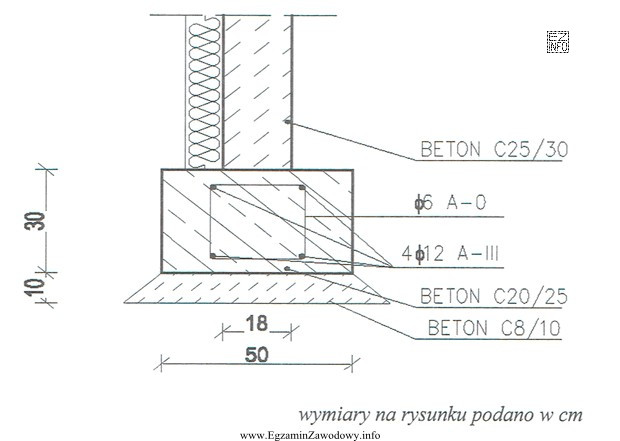

Na rysunku wysokość ławy jest oznaczona jako 30 cm, więc ta odpowiedź jest prawidłowa.
Dlaczego pozostałe odpowiedzi są błędne?
- 10 cm – to typowa wartość dla cienkich warstw (np. podkładów), a nie dla wysokości ławy; wybór zwykle wynika z pomylenia elementów na przekroju.
- 40 cm – może odpowiadać innemu wariantowi projektu lub innemu elementowi (np. sumie kilku warstw), ale nie jest zgodne z oznaczeniem wysokości ławy na rysunku.
- 50 cm – często jest wybierane "na oko" jako bezpiecznie duże; bez potwierdzenia wymiarowania na przekroju jest to błąd wynikający z intuicji zamiast odczytu.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczytywany wymiar jest przypisany linią wymiarową do tej samej bryły (ławy), a nie do zasięgu wykopu lub układu warstw pod ławą.
