W instalacjach z fotowoltaiką spotyka się kilka różnych wielkości energii, które mogą być mierzone przez różne liczniki, zależnie od tego, gdzie licznik jest wpięty w układ.

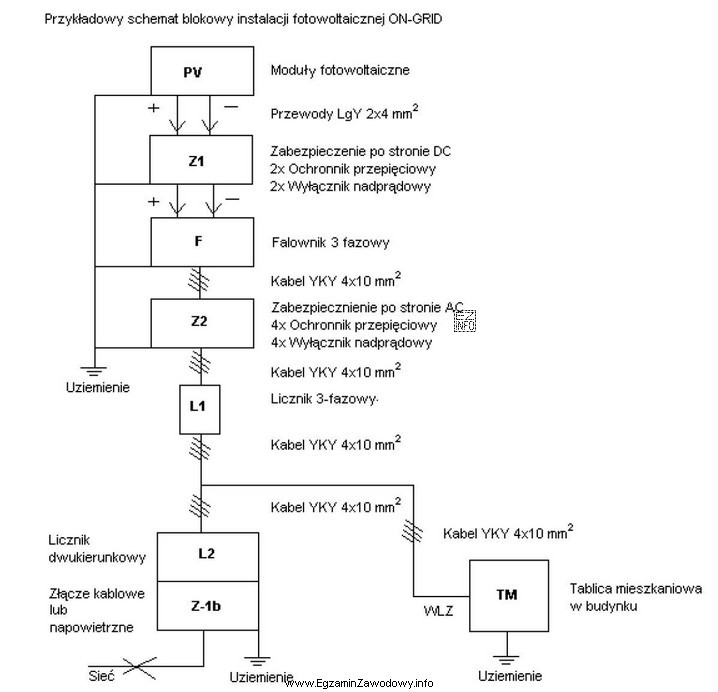

Odpowiedź "wytworzonej przez instalację fotowoltaiczną" jest poprawna wtedy, gdy licznik L1 jest przypisany do toru źródła PV (czyli zlicza energię wyjściową instalacji/falownika). Taki pomiar pokazuje, ile energii instalacja realnie wyprodukowała w danym czasie, niezależnie od tego, co dalej stało się z tą energią.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu:
- "oddanej do sieci elektroenergetycznej" – to energia, która po pokryciu bieżącego zużycia w budynku trafia do sieci. Do jej pomiaru potrzebny jest licznik rejestrujący eksport (oddawanie) w punkcie przyłączenia, a nie licznik produkcji PV.
- "pobranej z sieci elektroenergetycznej" – to energia importowana z sieci, gdy produkcja PV jest za mała lub jej nie ma (np. noc). Mierzy się ją na przyłączu, w torze zasilania z sieci.
- "pobranej przez instalację odbiorczą w budynku" – to całkowite zużycie odbiorów. W układach z PV nie jest ono równe ani produkcji PV, ani samemu importowi z sieci; zwykle stanowi sumę autokonsumpcji oraz energii pobranej z sieci. Do takiego pomiaru potrzebny jest licznik obejmujący wszystkie odbiory.
Wskazówka egzaminacyjna: najpierw ustal na schemacie, czy licznik jest w torze źródła (PV), w torze sieci (przyłącze) czy w torze odbiorów. Dopiero potem przypisz mu właściwą "ilość energii": produkcja, import, eksport albo zużycie.
