Łożysko baryłkowe (tzw. spherical roller bearing) jest łożyskiem tocznym wałeczkowym, w którym elementy toczne mają kształt baryłek (wałeczków "beczułkowatych"). Kluczową cechą konstrukcyjną jest zwykle sferyczna bieżnia pierścienia zewnętrznego, dzięki której łożysko może kompensować niewspółosiowość wału i oprawy (samonastawność).

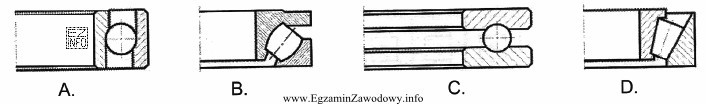

Jak rozpoznawać łożysko baryłkowe na rysunku lub zdjęciu (co jest sednem takich pytań egzaminacyjnych):
- Kształt elementów tocznych: zamiast kulek są wałeczki o kształcie baryłek.
- Geometria bieżni: bieżnia zewnętrzna bywa przedstawiana jako wycinek sfery (łuk), a nie prosta powierzchnia jak w łożysku walcowym.
- Układ rzędów: często spotyka się łożyska dwurzędowe, co na rysunku może wyglądać jak dwa tory elementów tocznych.
Dlaczego pozostałe typowe mylenia są błędne:
- Łożysko walcowe ma wałeczki cylindryczne i zwykle brak cechy samonastawności wynikającej z bieżni sferycznej.
- Łożysko stożkowe ma rolki stożkowe i charakterystyczną geometrię stożków (inna linia styku i inny "kąt" pracy).
- Łożysko kulkowe ma kulki jako elementy toczne, co jest najłatwiejsze do odróżnienia wizualnie.
Z perspektywy BHP i utrzymania ruchu poprawna identyfikacja elementów, takich jak łożyska, jest przydatna w praktyce: uszkodzone łożysko może powodować wzrost drgań, hałasu i temperatury, a w skrajnych przypadkach doprowadzić do awarii urządzenia. W ocenie ryzyka zawodowego istotne jest też, by przeglądy, smarowanie i wymiana były prowadzone zgodnie z instrukcjami producenta oraz procedurami zakładowymi.
