KWALIFIKACJA ELM6 - CZERWIEC 2024



PYTANIE NR 4.

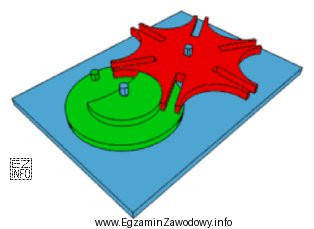

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)
Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mechanizm przedstawiony na rysunku to mechanizm genewski, który jest używany do przekształcania ruchu obrotowego w ruch przerywany. Mechanizm ten składa się z koła napędowego (zielonego) z wycięciem oraz koła napędzanego (czerwonego) z kilkoma ramionami. Gdy koło napędowe obraca się, jego wycięcie wchodzi w kontakt z ramionami koła napędzanego, powodując jego obrót o określony kąt, po czym następuje przerwa w ruchu. Dlatego poprawną odpowiedzią jest "ruch przerywany".
