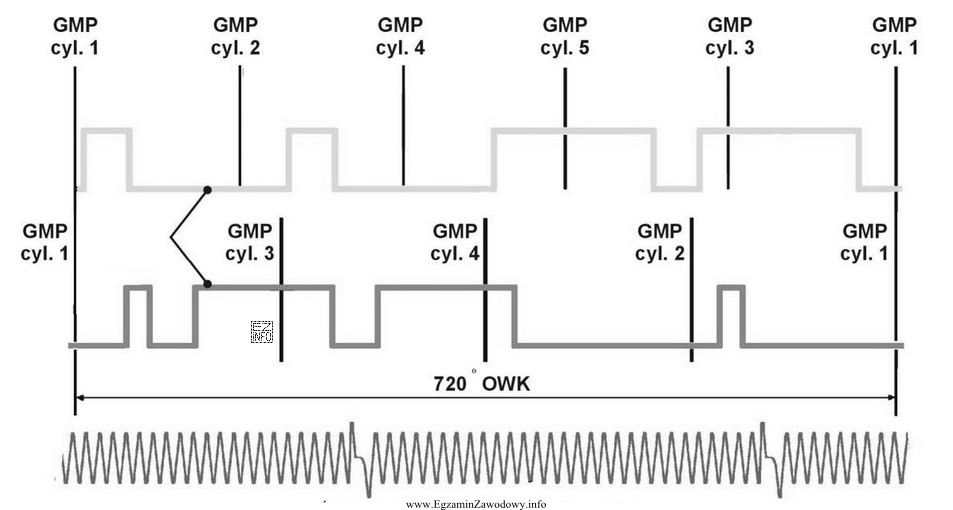

W diagnostyce mechatronicznych systemów silnika przebiegi czasowe z oscyloskopu wykorzystuje się nie tylko do oceny "czy sygnał jest", ale także do powiązania zdarzenia z konkretnym cylindrem. Taki cel ma odpowiedź: "identyfikacji numeru cylindra" – jest to szczególnie przydatne, gdy sterownik zgłasza błąd związany z wypadaniem zapłonów lub nierówną pracą, a diagnosta chce potwierdzić, którego cylindra dotyczy problem na podstawie korelacji sygnałów.
Opcja "określenia kąta wyprzedzenia zapłonu" jest typowym zadaniem, ale zwykle wymaga jasnego odniesienia do położenia wału (sygnał CKP, znacznik TDC/odniesienie kątowe) oraz identyfikacji cylindra, dla którego kąt jest liczony. Sam "przebieg czasowy" bez właściwego odniesienia i procedury nie musi pozwalać na wyznaczenie wartości kątowej.
Odpowiedź "identyfikacji czasu wzniosu iglicy wtryskiwacza" dotyczy stricte wtryskiwacza (np. przebiegu prądu/napięcia sterowania lub sygnału czujnika wtryskiwacza) i oceny dynamiki jego działania. To inny typ analizy niż identyfikacja cylindra na podstawie przebiegu synchronizującego.
Opcja "określenia momentu wtrysku paliwa do cylindra" również wymaga sygnału odniesienia do położenia wału oraz jednoznacznego wskazania, że obserwowany przebieg reprezentuje zdarzenie wtrysku. W praktyce do oceny momentu wtrysku stosuje się zestaw konkretnych sygnałów i procedur, a nie każdy wykres czasowy jest do tego przeznaczony.
Na egzaminie warto pamiętać: gdy w zadaniu pojawia się wykres używany do synchronizacji lub rozróżnienia kolejności pracy cylindrów, najczęściej testuje się umiejętność identyfikacji cylindra, a nie obliczania wartości kątowych czy parametrów wykonawczych.
