KWALIFIKACJA ELM3 - STYCZEŃ 2017 (test 2)

PYTANIE NR 17.

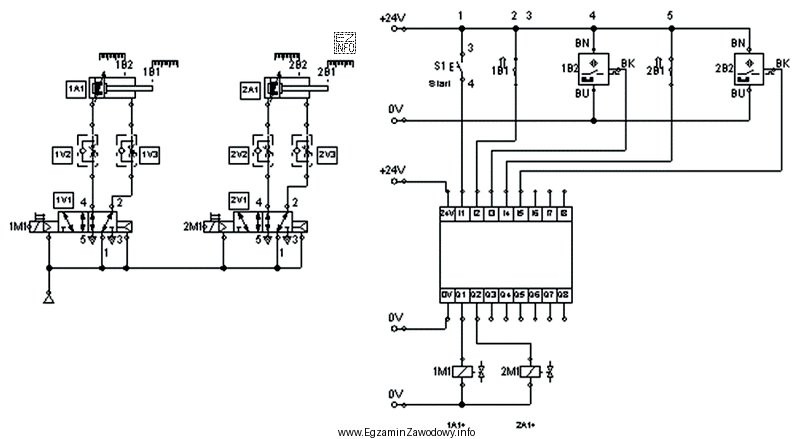

Które media zasilające należy doprowadzić do układu mechatronicznego przedstawionego na schematach?
Ilustracja przedstawia schemat mechatroniczny, który jest częścią egzaminu zawodowego dla kwalifikacji E4 w zawodzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ z elementami pneumatycznymi wymaga doprowadzenia sprężonego powietrza jako medium roboczego, natomiast część sterowania (np. czujniki, cewki zaworów, sterownik) jest typowo zasilana napięciem 24 V DC. Warianty z olejem dotyczą hydrauliki, a 24 V AC nie jest standardem dla wielu obwodów sterowania DC.

Pełne wyjaśnienie:

W zadaniach o "media zasilające" kluczowe jest rozdzielenie dwóch obszarów zasilania: medium roboczego (które wykonuje pracę w elemencie wykonawczym) oraz zasilania elektrycznego części sterującej.

  • Sprężone powietrze jest właściwym medium wtedy, gdy układ wykorzystuje elementy typowe dla pneumatyki (np. przygotowanie powietrza, rozdzielacze pneumatyczne, siłowniki pneumatyczne). W takim przypadku nie doprowadza się oleju hydraulicznego, bo nie ma pompy i obiegu hydraulicznego.
  • Napięcie 24 V DC jest bardzo powszechnym napięciem w automatyce do zasilania czujników i elementów wykonawczych sterowanych elektrycznie (np. cewek elektrozaworów) oraz wejść/wyjść sterowników. W praktyce wynika to m.in. z kwestii kompatybilności aparatury i łatwości realizacji zasilania z zasilaczy DC.

Dlatego odpowiedź "Sprężone powietrze i napięcie 24 V DC" łączy właściwe medium robocze (pneumatyka) z typowym zasilaniem obwodów sterowania.

Pozostałe propozycje są błędne z następujących powodów:

  • Warianty z "olejem hydraulicznym" pasują do układów hydraulicznych (z pompą, zbiornikiem i przewodami olejowymi), a nie do pneumatyki.
  • Warianty z "24 V AC" nie są typowym wyborem dla wielu czujników i standardowych obwodów automatyki projektowanych pod zasilanie DC; dodatkowo w schematach zwykle rozróżnia się jednoznacznie AC i DC, co pozwala odrzucić niezgodny rodzaj prądu.

Wskazówka egzaminacyjna: najpierw ustal, czy element wykonawczy jest pneumatyczny czy hydrauliczny (to determinuje medium), a dopiero potem sprawdź, czy zasilanie elektryczne jest oznaczone jako DC czy AC.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sprawdź, jakie medium jest przewidziane w torze mocy: pneumatyka używa sprężonego powietrza i ma typowe elementy przygotowania powietrza oraz zawory/siłowniki pneumatyczne. Hydraulika wskazuje na obieg oleju (pompa, zbiornik, przewody olejowe) i elementy hydrauliczne.
24 V DC jest popularne, bo wiele czujników i elementów wykonawczych (np. cewki zaworów) jest na nie projektowanych. Ułatwia to standaryzację, dobór zasilaczy i diagnostykę. Niskie napięcie jest też wygodne w obwodach sterowania w porównaniu z wyższymi napięciami.
Oznacza napięcie 24 V prądu stałego, czyli zasilanie z zasilacza DC. W praktyce zasila ono część sterującą: czujniki, wejścia/wyjścia sterownika oraz elementy wykonawcze z cewkami DC. Na schematach rozróżnienie AC/DC jest kluczowe do wyboru właściwego wariantu.
W torze wykonawczym tak, medium roboczym jest sprężone powietrze. Dodatkowo mogą występować media pomocnicze, np. energia elektryczna do sterowania zaworami. Na egzaminie pytanie o "media zasilające" zwykle dotyczy właśnie tej pary: medium robocze + zasilanie sterowania.
Najczęstsze pomyłki to: nieuwaga i wybór "pierwszego 24 V" bez sprawdzenia AC/DC, mylenie oznaczeń na schemacie oraz założenie, że skoro jest 24 V, to "na pewno DC". W praktyce trzeba zawsze potwierdzić rodzaj prądu dla cewek i czujników.
Olej hydrauliczny występuje w układach hydrauliki siłowej, gdzie potrzebne są duże siły i stabilne parametry pracy. Rozpoznasz to po elementach takich jak pompa hydrauliczna, zbiornik oleju, filtracja oleju i rozdzielacze hydrauliczne. W pneumatyce zamiast tego jest sprężone powietrze.
Najczęściej są to czujniki (np. indukcyjne, optyczne), moduły wejść/wyjść sterownika oraz cewki elektrozaworów w wersji DC. Zasilanie 24 V DC pozwala zasilać wiele urządzeń z jednego zasilacza i łatwiej mierzyć spadki napięć oraz diagnozować przerwy w obwodzie.
Bo siłowniki pneumatyczne i hydrauliczne bywają mylone "na oko", a oba typy układów używają zaworów i przewodów. To sprzyja automatycznemu dopasowaniu do znanego wzorca. Na schemacie trzeba szukać jednoznacznych oznaczeń źródła medium (powietrze vs olej).
Najpierw przeanalizuj dokumentację: schemat pneumatyczny/hydrauliczny i schemat elektryczny. Potem sprawdź tabliczki znamionowe zasilaczy i elementów (np. cewki zaworów AC/DC). Na końcu zaplanuj przyłącza: instalację sprężonego powietrza oraz zasilanie 24 V DC z zabezpieczeniami.
Ćwicz czytanie schematów: rozpoznawanie symboli pneumatycznych i hydraulicznych oraz oznaczeń zasilania AC/DC. Rób krótkie checklisty: (1) jaki jest element wykonawczy, (2) jakie jest źródło medium, (3) jakie jest napięcie i rodzaj prądu w sterowaniu. To ogranicza błędy z pośpiechu.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Według specjalistów z branży: "Warianty z olejem dotyczą hydrauliki, a 24 V AC nie jest standardem dla wielu obwodów sterowania DC."

Źródła:

  • IEC 60204-1:2018, Safety of machinery — Electrical equipment of machines — Part 1: General requirements
  • ISO 4414:2010, Pneumatic fluid power — General rules and safety requirements for systems and their components
  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols for conventional use and data-processing applications

Materiały:

  • Materiały dydaktyczne z pneumatyki (symbole, przygotowanie powietrza, zawory, siłowniki)
  • Podstawy elektrotechniki i automatyki: obwody sterowania 24 V, AC/DC, zasady doboru zasilacza
  • Ćwiczenia z czytania schematów pneumatycznych i elektrycznych układów sterowania
