KWALIFIKACJA MOT2 - STYCZEŃ 2017

PYTANIE NR 8.

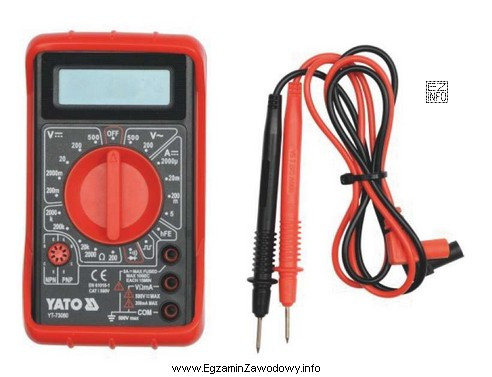

Multimetrem cyfrowym YATO YT73080, widocznym na ilustracji,nie można wykonać pomiaru
Ilustracja przedstawia cyfrowy multimetr YATO YT73080, który jest narzędziem używanym do pomiaru różnych parametrów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Multimetr cyfrowy służy głównie do pomiaru napięcia, prądu i rezystancji oraz do testu diody i ciągłości.
Impedancja falowa przewodu koncentrycznego jest parametrem linii transmisyjnej zależnym od częstotliwości i metody pomiaru, więc nie wyznacza się jej typowym multimetrem.

Pełne wyjaśnienie:

Multimetr cyfrowy (DMM) jest przyrządem przeznaczonym przede wszystkim do pomiarów w obwodach niskich częstotliwości i DC, takich jak napięcie, prąd oraz rezystancja. W praktyce serwisowej w pojeździe używa się go także do funkcji pomocniczych: testu diody (sprawdzenie przewodzenia złącza p-n) oraz testu ciągłości (wykrywanie przerwy lub bardzo dużej rezystancji połączenia).

Odpowiedź "impedancji falowej przewodu antenowego CB radia" jest poprawna, ponieważ impedancja falowa (np. typowo 50 Ω w przewodach koncentrycznych) nie jest zwykłą rezystancją przewodu mierzoną omomierzem. To parametr opisujący zachowanie linii transmisyjnej dla sygnałów w.cz., zależny od geometrii przewodu i właściwości dielektryka, a jego wiarygodny pomiar wykonuje się metodami wysokoczęstotliwościowymi (np. analizą odbić, TDR, analizator sieci), a nie standardowym DMM.

Dlaczego pozostałe odpowiedzi nie pasują do polecenia "nie można wykonać pomiaru"?

  • "wartości napięcia zasilania modułu BSI w pojeździe" – napięcie zasilania (DC) jest typowym pomiarem multimetrem; w diagnostyce pozwala ocenić stan zasilania i spadki napięć.
  • "wartości prądu zasilania pobieranego przez wideo rejestrator" – prąd pobierany przez odbiornik można mierzyć multimetrem włączonym szeregowo (z zachowaniem właściwego gniazda i zakresu), co jest częstą czynnością przy ocenie obciążenia instalacji.
  • "ciągłości złącza p-n germanowej diody impulsowej" – multimetr ma zwykle tryb testu diody/ciągłości, który pozwala stwierdzić, czy złącze przewodzi w jednym kierunku i jest zablokowane w drugim (choć wartości spadku napięcia zależą od typu diody).

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się wielkość związana z RF/antenami (np. impedancja falowa, SWR, dopasowanie), to zwykle wymaga to przyrządów specjalistycznych, a nie standardowego multimetru warsztatowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja falowa to parametr linii transmisyjnej (np. kabla koncentrycznego), opisujący zależność między napięciem i prądem fali biegnącej wzdłuż przewodu. Nie jest to to samo co rezystancja mierzona "na postoju" omomierzem; dotyczy pracy z sygnałami o wyższych częstotliwościach.
Multimetr mierzy głównie wielkości DC i niskoczęstotliwościowe (V, A, Ω) oraz wykonuje test diody/ciągłości. Impedancja falowa zależy od zjawisk falowych i częstotliwości, dlatego wymaga metod pomiaru odbić lub analizatorów RF, a nie zwykłego pomiaru rezystancji.
Do parametrów linii transmisyjnych używa się przyrządów takich jak TDR (reflektometr w dziedzinie czasu) lub analizator sieci (VNA). W praktyce radiowej często spotkasz też mierniki SWR do oceny dopasowania anteny, ale to nadal nie jest typowy pomiar multimetrem.
Ustaw pomiar napięcia stałego, dobierz odpowiedni zakres i podłącz przewody równolegle do punktów zasilania (plus i masa). W diagnostyce porównuj wyniki z oczekiwanym napięciem instalacji oraz sprawdzaj spadki napięć pod obciążeniem, bo to ujawnia słabe połączenia.
Prąd mierzysz, włączając multimetr szeregowo w obwód zasilania urządzenia (właściwe gniazdo i bezpiecznik miernika). Zacznij od wyższego zakresu, aby nie przepalić bezpiecznika. Alternatywnie w warsztacie stosuje się też cęgi prądowe, gdy jest to możliwe.
Test ciągłości służy do szybkiego wykrywania przerwy w przewodzie lub złego połączenia (zwykle sygnalizuje dźwiękiem małą rezystancję). W samochodzie używa się go do sprawdzania wiązek, mas, styków w złączach i bezpieczników, zanim przejdzie się do głębszej diagnostyki.
Tak. Tryb testu diody wymusza niewielki prąd i pokazuje spadek napięcia na złączu w kierunku przewodzenia oraz brak przewodzenia w kierunku zaporowym. To pomaga odróżnić diodę sprawną od zwarcia lub przerwy, choć dokładne wartości zależą od typu elementu.
Najczęstsze błędy to podłączenie miernika równolegle (zamiast szeregowo), użycie złego gniazda (np. V zamiast A), zbyt niskiego zakresu oraz pomiar prądu rozruchowego bez odpowiedniego toru pomiarowego. Skutkiem bywa przepalenie bezpiecznika miernika lub zwarcie w obwodzie.
Rezystancja to własność "statyczna" przewodnika (straty DC), mierzona omomierzem. Impedancja falowa opisuje zachowanie linii dla sygnału zmiennego o wysokiej częstotliwości i wynika z rozkładu indukcyjności i pojemności wzdłuż kabla. Dlatego mierzy się ją metodami falowymi.
Jeśli w treści pojawiają się pojęcia z radiotechniki i fal (np. antena, dopasowanie, SWR, impedancja falowa, odbicia), to zwykle nie wystarczy DMM. Multimetr jest świetny do V/A/Ω i testów podstawowych, ale do parametrów w.cz. potrzebne są mierniki specjalistyczne.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • All About Circuits (AAC) – dział o liniach transmisyjnych i impedancji charakterystycznej (Transmission Lines / Characteristic Impedance), https://www.allaboutcircuits.com/textbook/alternating-current/chpt-14/characteristic-impedance/ (dostęp: 2026-02-28)
  • Tektronix – materiał edukacyjny o TDR (Time Domain Reflectometry) i zastosowaniu do analizy linii transmisyjnych, https://www.tek.com/en/documents/primer/time-domain-reflectometry-primer (dostęp: 2026-02-28)
  • Fluke – materiały edukacyjne o funkcjach multimetru (pomiar napięcia, prądu, rezystancji, test diody/ciągłość), https://www.fluke.com/en-us/learn/blog/digital-multimeters (dostęp: 2026-02-28)

Materiały:

  • Podręcznik do elektrotechniki/elektroniki w zakresie pomiarów wielkości elektrycznych
  • Instrukcje obsługi multimetrów (rozdziały: zakresy pomiarowe, test diody, ciągłość, ograniczenia)
  • Materiały o liniach transmisyjnych i przewodach koncentrycznych (impedancja falowa, zastosowania w radiołączności)
