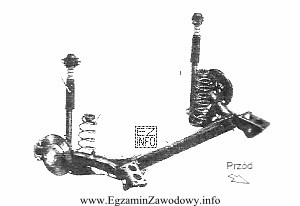

Określenie typu zawieszenia na fotografii polega na znalezieniu cech konstrukcyjnych, które odróżniają zawieszenia zależne, półzależne i niezależne.
"półzależne z belką skrętną" jest poprawne, gdy widać dwa wahacze po bokach oraz poprzeczną belkę łączącą je w jedną całość. Taka belka może się skręcać (stąd nazwa), co daje pewną niezależność ruchu kół, ale jednocześnie powoduje, że ruch jednego koła częściowo wpływa na drugie. To typowe rozwiązanie dla wielu tylnych osi w samochodach osobowych.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "zależne z wahaczami wzdłużnymi" – zawieszenie zależne oznacza sztywne połączenie kół jedną belką/mostem, gdzie oba koła poruszają się geometrycznie w sposób silnie sprzężony. Sam fakt występowania wahaczy wzdłużnych nie przesądza o zależności; kluczowe jest sztywne zespolenie kół jako jednej osi.
- "półzależne z kolumnami McPhersona" – McPherson to układ z kolumną resorująco-tłumiącą i zwrotnicą, najczęściej kojarzony z osią przednią. W konstrukcji z belką skrętną zwykle nie ma klasycznej kolumny McPhersona jako elementu prowadzącego koło w typowy sposób dla przedniego zawieszenia.
- "niezależne z belką skrętną" – to wewnętrznie sprzeczne połączenie pojęć w typowym ujęciu: belka skrętna właśnie wprowadza częściową zależność między kołami. Zawieszenie niezależne charakteryzuje się brakiem elementu, który mechanicznie wiąże ruch jednego koła z drugim.
Wskazówka egzaminacyjna: na zdjęciu szukaj, czy istnieje poprzeczne połączenie obu stron osi. Jeśli tak i jest to element pracujący skrętnie – najczęściej będzie to zawieszenie półzależne z belką skrętną.
