KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2020

PYTANIE NR 18.

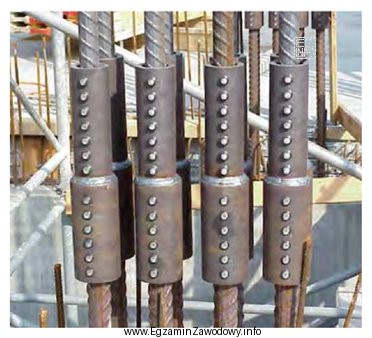

Na fotografii przedstawiono pręty zbrojeniowe żebrowane połączone metodą
Ilustracja przedstawia pręty zbrojeniowe żebrowane, które są połączone metodą łączenia mechanicznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Łączenie mechaniczne rozpoznaje się po zastosowaniu łącznika (np. tulei/sprzęgła) obejmującego końce prętów i tworzącego widoczne zgrubienie w miejscu złącza. Przy zakładzie pręty zachodzą na siebie na długości, a zgrzewanie daje charakterystyczne ślady spoiny, nie tuleję.

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać metodę połączenia prętów na podstawie cech widocznych na fotografii. Łączenie mechaniczne polega na użyciu elementu złącznego (łącznika/sprzęgła/tulei), który obejmuje końce prętów i zapewnia przeniesienie sił przez połączenie. W praktyce na zdjęciach często widać wyraźne zgrubienie lub osobny element na styku prętów – to typowa wskazówka połączenia mechanicznego.

Odpowiedź "łączenia na zakład" jest niepoprawna, gdyż przy zakładzie dwa pręty przebiegają równolegle i zachodzą na siebie na pewnej długości (widać odcinek podwójnego zbrojenia), bez osobnego łącznika w miejscu styku.

Odpowiedź "zgrzewania punktowego" nie pasuje, ponieważ zgrzew punktowy łączy elementy w pojedynczych punktach; typowo pozostają małe, lokalne ślady połączenia, a nie ciągły łącznik obejmujący przekrój pręta. Dodatkowo pręty żebrowane w zbrojeniu nie są standardowo "spinane" punktowo w miejscu przedłużenia pręta – częściej łączy się je zakładem lub łącznikami.

Odpowiedź "zgrzewania doczołowego" również jest nieprawidłowa: doczołowo łączy się końce elementów czołami, a połączenie ma charakter spoiny/śladu zgrzewu na styku. Na fotografii połączenie tego typu nie powinno wyglądać jak zastosowanie osobnego osprzętu (tulei/sprzęgła).

Wskazówka egzaminacyjna: jeśli na styku prętów widzisz dodatkowy element (obejmę, tuleję, nakręcaną mufę), najczęściej chodzi o łączenie mechaniczne. Jeśli widzisz długi odcinek z dwoma prętami obok siebie – to zakład. Jeśli widzisz ślad spoiny bez osprzętu – rozważ metody spawalnicze/zgrzewalne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To połączenie prętów za pomocą łącznika (np. tulei/sprzęgła), który przenosi siły między końcami prętów bez wykonywania zakładu. Na zdjęciach zwykle widać dodatkowy element na styku prętów, często jako zgrubienie lub mufę.
Szukaj osobnego elementu na połączeniu: tulei, sprzęgła lub mufy obejmującej końce prętów. W przeciwieństwie do zakładu nie widać długiego odcinka dwóch prętów równoległych, tylko "łącznik" dokładnie w miejscu styku.
Przy zakładzie pręty zachodzą na siebie na pewnej długości i przez ten odcinek są równoległe. Przy łączeniu mechanicznym końce prętów łączy łącznik (mufa/tuleja), więc nie potrzeba długiego odcinka nakładania się prętów.
Stosuje się je, gdy trudno wykonać długi zakład (np. mało miejsca, gęste zbrojenie, wymagania projektowe). Łącznik pozwala połączyć pręty "w osi" i ograniczyć tłok zbrojenia, co ułatwia betonowanie i zachowanie otuliny.
Zwykle nie jest to podstawowa metoda przedłużania prętów w konstrukcjach żelbetowych. Zgrzew punktowy kojarzy się raczej z lokalnym łączeniem elementów (np. siatek) niż z wykonaniem trwałego złącza "pręt–pręt" w osi bez zakładu.
Gdy zdjęcie jest nieostre lub pręty są blisko siebie, uczeń może nie zauważyć długości zakładu i uznać, że zgrubienie to łącznik. Warto szukać cechy rozstrzygającej: długi odcinek równoległych prętów oznacza zakład, a nie mufę.
Zgrzewanie doczołowe zwykle zostawia ślad na styku czołowym: zmianę kształtu w miejscu połączenia, czasem charakterystyczne "wypływki" materiału. Nie powinno być widocznej oddzielnej tulei/mufy obejmującej pręty.
Najczęściej: wybór "zakładu", bo jest najpopularniejszy (bez analizy zdjęcia), mylenie terminów zgrzewania, oraz ignorowanie elementu osprzętu (łącznika). Pomaga metoda: najpierw sprawdź, czy jest dodatkowy łącznik, a dopiero potem dobieraj nazwę.
Tak. Jeśli fotografia jest słabej jakości, cechy (tuleja, zakład, ślad zgrzewu) mogą być trudne do odróżnienia. Na egzaminie warto szukać najbardziej jednoznacznych elementów: obecności łącznika, długości nakładania prętów i miejsca styku.
Ucz się na zdjęciach i detalach: pręty gładkie/żebrowane, zakłady, łączniki mechaniczne, wiązanie drutem, siatki zgrzewane. Dobrą praktyką jest robienie własnych notatek: "co widać na zdjęciu" → "jaka nazwa technologii" → "po czym poznać".
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że łączenie mechaniczne rozpoznaje się po zastosowaniu łącznika (np. tulei/sprzęgła) obejmującego końce prętów i tworzącego widoczne zgrubienie w miejscu złącza.

Materiały:

  • Podręczniki i skrypty do technologii robót zbrojarskich (łączenie i montaż zbrojenia)
  • Karty techniczne producentów łączników mechanicznych do prętów zbrojeniowych (zdjęcia i przekroje złączy)
  • Materiały szkoleniowe z rozpoznawania połączeń zbrojenia na zdjęciach (fotografie z budów, atlasy detali)
