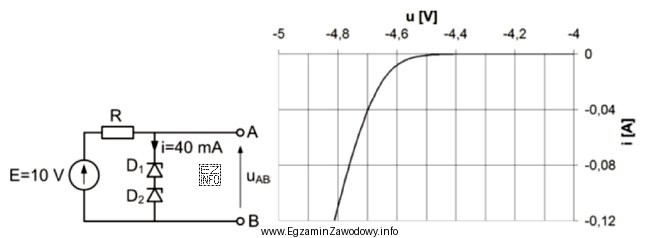

Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia UAB, jeżeli przez te diody płynie prąd wsteczny o wartości 40 mA?
Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Napięcie UAB w układzie z dwoma diodami Zenera połączonymi szeregowo, przez które płynie prąd 40 mA, wynosi 9,4 V. Wynika to z sumowania napięć na każdej z diod, które przy danym prądzie wynoszą -4,7 V każda. Wartość bezwzględna sumy tych napięć daje odpowiedź 9,4 V.
