KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 18.

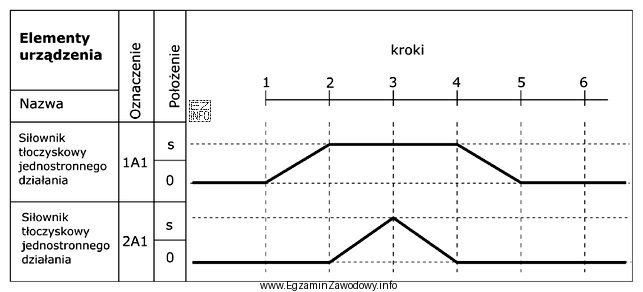

Na ilustracji przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?
Na ilustracji przedstawiono diagram stanów dla dwóch sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując diagram stanów, obserwujemy, że w kroku 1 siłownik 1A1 jest wysunięty (S), podczas gdy siłownik 2A1 pozostaje w stanie wsunięcia (0). W kroku 2 siłownik 2A1 jest wysunięty (S), a siłownik 1A1 pozostaje wysunięty. W kroku 3 siłownik 2A1 wraca do stanu wsunięcia (0), a siłownik 1A1 pozostaje wysunięty. W kroku 4 siłownik 1A1 wraca do stanu wsunięcia (0), a siłownik 2A1 pozostaje wsunięty.
