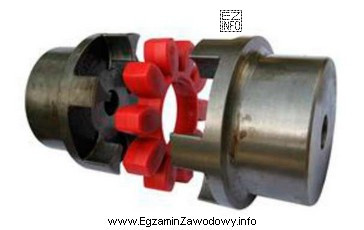

Sprzęgło elastyczne kłowe (szczękowe) składa się z dwóch piast osadzonych na wałach, zakończonych charakterystycznymi kłami, pomiędzy które wstawia się wkładkę elastyczną (często z elastomeru). To właśnie zestaw tych dwóch cech – kły po obu stronach oraz element sprężysty między nimi – jest kluczem do identyfikacji na ilustracji.
Dlaczego odpowiedź "elastyczne kłowe." jest poprawna?
- Przenoszenie momentu odbywa się przez zazębienie kłów z wkładką, a nie przez tarcie.
- Tłumienie drgań skrętnych zapewnia wkładka elastyczna, która redukuje udary podczas rozruchu i zmian obciążenia.
- Kompensacja niewspółosiowości: tego typu sprzęgła dopuszczają niewielkie odchyłki współosiowości wałów (osiowe/radialne/kątowe – w ograniczonym zakresie), co jest praktyczne w montażu napędów.
Dlaczego pozostałe propozycje nie pasują?
- "pierścieniowe." – ta nazwa kojarzy się z konstrukcjami, w których kluczową rolę pełni pierścień (np. element cierny lub pierścień pośredni). Nie jest to typowe określenie dla sprzęgła z kłami i wkładką elastomerową.
- "jednokierunkowe." – sprzęgło jednokierunkowe (wolnobieg) ma mechanizm umożliwiający przenoszenie momentu tylko w jednym kierunku (np. zapadki/rolki). Na rysunkach zwykle widać elementy blokujące, a nie parę kłów z wkładką elastyczną.
- "elastyczne palcowe." – sprzęgło palcowe rozpoznaje się po palcach (sworzniach) i zwykle tulejkach/elementach gumowych na palcach. W sprzęgle kłowym nie ma charakterystycznych palców, tylko kły (szczęki) i wkładka między nimi.
W praktyce mechatronika rozpoznanie sprzęgła jest potrzebne do prawidłowego montażu (osiowanie), planowania konserwacji (kontrola zużycia wkładki) oraz diagnostyki (drgania, luzy, hałas w napędzie).
