Pomiar prędkości obrotowej wału silnika elektrycznego wykonuje się przyrządem nazywanym tachometrem (często też: obrotomierz). Taki miernik jest przeznaczony do wyznaczania liczby obrotów w jednostce czasu, najczęściej prezentując wynik w obr/min (RPM).
W praktyce spotyka się dwa główne podejścia:
- Pomiar stykowy – końcówka pomiarowa ma kontakt z elementem wirującym (np. z wałem poprzez odpowiednią końcówkę). Wymaga zachowania szczególnej ostrożności ze względu na ruchome części.
- Pomiar bezstykowy (optyczny/laserowy) – przyrząd odczytuje prędkość na podstawie znacznika (np. taśmy odblaskowej) umieszczonego na obracającym się elemencie. Zwykle jest bezpieczniejszy i wygodniejszy, bo nie wymaga dotykania wału.

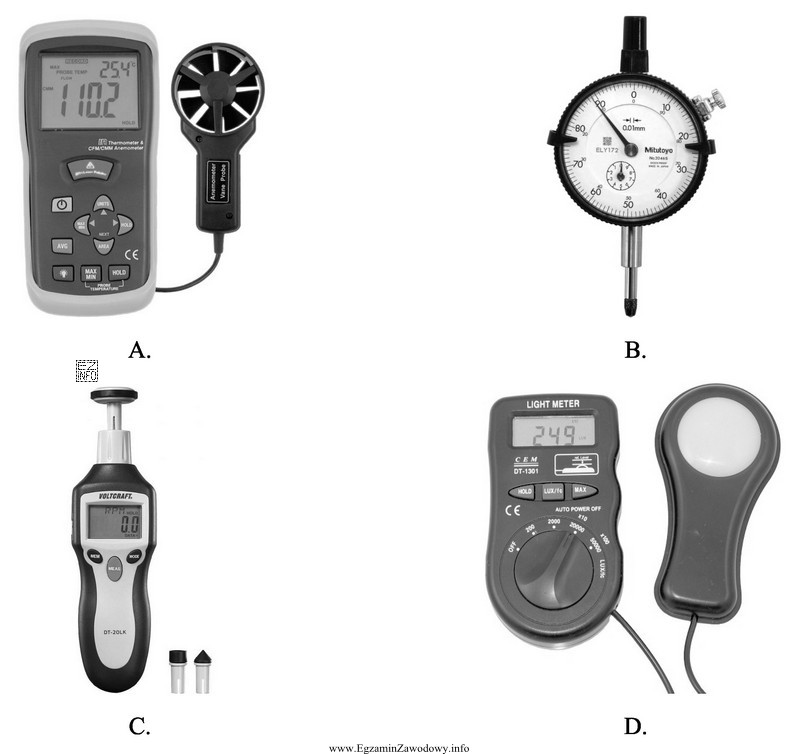

W tym zadaniu za poprawną uznaje się odpowiedź C, ponieważ odpowiada fotografii przedstawiającej miernik przeznaczony do pomiaru prędkości obrotowej wału (tachometr/obrotomierz).
Dlaczego pozostałe odpowiedzi są błędne? Pozostałe fotografie (A, B, D) prezentują urządzenia, które mogą być przydatne w pracach elektrycznych (np. do pomiarów wielkości elektrycznych, kontroli instalacji lub innych czynności serwisowych), ale nie służą do bezpośredniego pomiaru prędkości obrotowej wału. Typowym błędem jest wybór przyrządu "podobnego do miernika" (np. multimetru) tylko dlatego, że ma wyświetlacz lub przewody – jednak taki przyrząd bez dodatkowych czujników nie mierzy obrotów wału.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy prędkości obrotowej wału, szukaj narzędzia, które ma wprost funkcję RPM/obr/min albo jest opisane jako tachometr/obrotomierz, ewentualnie ma charakterystyczną głowicę stykową lub optyczną do odczytu obrotów.
