KWALIFIKACJA INF6 - CZERWIEC 2022



PYTANIE NR 3.

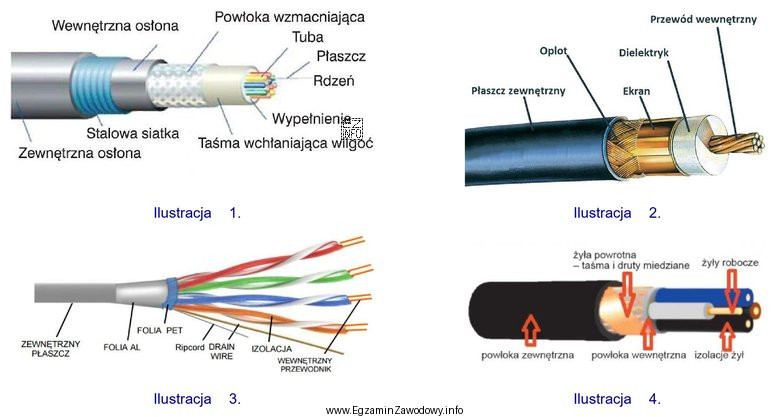

Na której ilustracji przedstawiono schemat budowy kabla światłowodowego?
Ilustracja 1 przedstawia schemat budowy kabla światłowodowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat budowy kabla światłowodowego rozpoznaje się po obecności włókna (rdzeń z płaszczem optycznym), warstwy/powłoki ochronnej oraz często elementów wzmacniających (np. włókna aramidowe) i płaszcza zewnętrznego. Ilustracja 1 zawiera te charakterystyczne warstwy, dlatego jest poprawna.

Pełne wyjaśnienie:

Kabel światłowodowy ma budowę wyraźnie odmienną od kabli miedzianych (skrętka, koncentryk). Na schemacie/przekroju zwykle widać włókno światłowodowe (część transmisyjna), które składa się z rdzenia oraz płaszcza optycznego. Włókno jest zabezpieczone powłoką ochronną (np. akrylanową), a w kablu znajdują się dodatkowe warstwy: elementy nośne i wzmacniające oraz płaszcz zewnętrzny chroniący przed uszkodzeniami mechanicznymi i wpływem środowiska.

Dlatego poprawną ilustracją jest ta, na której widać typowe elementy światłowodu: cienkie włókno w centralnej części, jego warstwy ochronne oraz (często) elementy wzmacniające i płaszcz. W zadaniu te cechy spełnia ilustracja 1.

  • Ilustracja 2 jest niepoprawna, jeśli przedstawia konstrukcję typową dla kabli miedzianych (np. żyła/żyły przewodzące, ekran, dielektryk) lub brak na niej charakterystycznego włókna z warstwami optycznymi.
  • Ilustracja 3 jest niepoprawna, jeśli pokazuje układ par skręconych, wielożyłowy przewód lub inny przekrój bez elementów typowych dla światłowodu (rdzeń/płaszcz optyczny, powłoka włókna).
  • Ilustracja 4 jest niepoprawna, jeśli dominuje na niej metaliczny przewodnik, oplot/ekran lub dielektryk jak w kablu koncentrycznym, co wskazuje na medium miedziane, a nie optyczne.

Wskazówka egzaminacyjna: szukaj na rysunku "najmniejszego elementu transmisyjnego" (włókna) oraz warstw ochronnych. W kablach miedzianych elementem kluczowym jest przewodnik metaliczny, a w światłowodzie – cienkie włókno oraz jego osłony i wzmocnienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kabel światłowodowy i czym różni się od miedzianego?
Kabel światłowodowy przenosi sygnał jako światło w włóknie, a nie jako prąd w przewodniku metalowym. Na przekroju widać włókno (rdzeń i płaszcz optyczny) oraz warstwy ochronne. Kabel miedziany ma żyłę/żyły przewodzące, izolację i często ekran.
Jak rozpoznać na rysunku przekrój kabla światłowodowego?
Szukaj cienkiego włókna w centrum oraz jego warstw ochronnych. Często widać też elementy wzmacniające (np. włókna aramidowe) i płaszcz zewnętrzny. Brak metalicznego przewodnika jako elementu transmisyjnego jest ważną wskazówką.
Jakie elementy składają się na włókno światłowodowe?
Włókno światłowodowe składa się z rdzenia (tam propaguje się światło) i płaszcza optycznego (zapewnia prowadzenie światła). Na zewnątrz jest zwykle powłoka ochronna, a w kablu dochodzą kolejne warstwy osłonowe.
Dlaczego w kablu światłowodowym stosuje się elementy wzmacniające?
Włókno jest delikatne mechanicznie, więc kabel musi przenosić siły naciągu i chronić przed zgnieceniem. Elementy wzmacniające i nośne zmniejszają ryzyko mikrozgięć, pęknięć oraz uszkodzeń podczas układania i eksploatacji instalacji.
Czy kabel koncentryczny może wyglądać jak światłowód na ilustracji?
Bywa mylący, bo też ma budowę warstwową. Koncentryk ma jednak charakterystyczny metaliczny przewodnik, dielektryk i ekran (oplot/folia). W światłowodzie elementem transmisyjnym jest włókno (rdzeń/płaszcz optyczny), a nie drut miedziany.
Jakie są najczęstsze błędy przy rozpoznawaniu kabla na schemacie?
Najczęściej myli się światłowód z koncentrykiem przez podobieństwo "pierścieni" warstw, albo ze skrętką przez nieuwagę. Pomaga sprawdzenie, czy na rysunku występuje metaliczna żyła jako element sygnałowy (miedź) czy cienkie włókno z osłonami (optyka).
Jakie znaczenie ma płaszcz zewnętrzny w kablu światłowodowym?
Płaszcz zewnętrzny chroni wnętrze kabla przed wilgocią, promieniowaniem UV (w kablach zewnętrznych), ścieraniem i uszkodzeniami mechanicznymi. W praktyce instalacyjnej wpływa też na dopuszczalne warunki prowadzenia kabla i odporność na zginanie.
Kiedy w instalacjach wewnątrzbudynkowych używa się światłowodu zamiast skrętki?
Światłowód wybiera się, gdy potrzebne są większe odległości, odporność na zakłócenia elektromagnetyczne, wysoka przepustowość lub separacja galwaniczna. W budynkach spotyka się go m.in. w pionach teletechnicznych i jako łącza między punktami dystrybucyjnymi.
Jak przygotować się do pytań egzaminacyjnych z rozpoznawania kabli?
Ćwicz na przekrojach: światłowód, koncentryk, skrętka. Zwracaj uwagę na element sygnałowy (włókno vs metal), obecność ekranu oraz układ warstw. Dobrą metodą jest tworzenie własnych fiszek z rysunkami i krótkim opisem cech rozpoznawczych.
Jakie cechy ilustracji wskazują, że to nie jest kabel światłowodowy?
Najmocniejsze sygnały "to nie światłowód" to: widoczna metaliczna żyła jako tor sygnałowy, oplot/ekran typowy dla koncentryka, lub wiele żył miedzianych/par skręconych jak w skrętce. W światłowodzie kluczowe jest włókno i jego osłony.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Ilustracja 1 zawiera te charakterystyczne warstwy, dlatego jest poprawna."

Źródła:

  • ITU-T Recommendation G.652: Characteristics of a single-mode optical fibre and cable (najnowsza dostępna wersja rekomendacji ITU-T)
  • IEC 60794-1-2: Optical fibre cables – Part 1-2: Generic specification – Basic optical cable test procedures (aktualna edycja normy IEC)

Materiały:

  • Podręczniki i skrypty do podstaw techniki światłowodowej (budowa włókien i kabli)
  • Karty katalogowe producentów kabli światłowodowych z rysunkami przekrojów
  • Materiały szkoleniowe z przygotowania i zakończeń światłowodów (stripowanie warstw, zabezpieczenia)
