Wymiennik płytowy to wymiennik ciepła, w którym dwa czynniki (np. woda sieciowa i woda instalacyjna) przepływają przez naprzemienne kanały utworzone przez pakiet cienkich płyt. Kluczowe jest to, że powierzchnię wymiany ciepła stanowią właśnie płyty, a nie rurki czy płaszcz zbiornika.

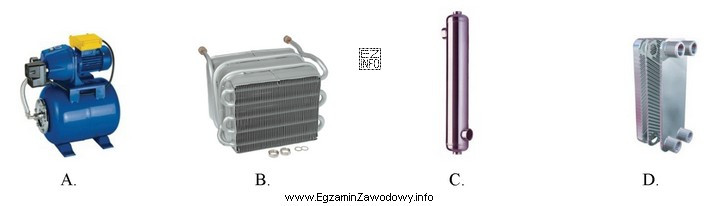

Jak rozpoznać wymiennik płytowy na ilustracji?
- Pakiet płyt: widoczna "kanapka" wielu warstw/segmentów; często urządzenie ma kształt zwartego prostopadłościanu.
- Króćce przyłączeniowe: zwykle kilka króćców (najczęściej cztery) prowadzących do dwóch oddzielnych obiegów; w wielu konstrukcjach są one rozmieszczone w okolicach naroży.
- Brak cech typowych dla innych konstrukcji: nie widać wiązki rurek jak w wymienniku rurowym ani dużego zbiornika jak w zasobniku.
Odpowiedź wskazująca ilustrację z wielowarstwowym układem płyt i widocznymi przyłączami jest prawidłowa, bo taki zestaw cech jest diagnostyczny dla wymiennika płytowego.
Dlaczego pozostałe ilustracje mogłyby być błędne?
- Jeżeli na ilustracji widać zbiornik (walcowy lub skrzynkowy) bez pakietu płyt, to najczęściej jest to podgrzewacz/zasobnik lub inny element instalacji, a nie wymiennik płytowy.
- Jeżeli widać pojedyncze rury w płaszczu albo wiązkę rurek, to bardziej odpowiada to wymiennikowi rurowemu (np. płaszczowo-rurowemu), nie płytowemu.
- Jeżeli ilustracja przedstawia armaturę (zawory, filtry, reduktory) – rozpoznawalną po korpusie zaworu i jednym torze przepływu – to nie jest to wymiennik, bo wymiennik musi obsługiwać dwa media i mieć rozdzielone kanały.
Wskazówka egzaminacyjna: szukaj cechy, która jest trudna do "podrobienia" przez inne urządzenia: w wymienniku płytowym jest to pakiet wielu płyt oraz typowy układ przyłączy dwóch obiegów. Dopiero potem porównuj ogólny kształt obudowy.
