Nagrzewanie bezpośrednie w piecach elektrycznych polega na tym, że energia elektryczna zamienia się w ciepło bezpośrednio w ogrzewanym materiale. Najczęściej oznacza to, że prąd elektryczny przepływa przez wsad (lub ciekłą kąpiel), a wydzielanie ciepła zachodzi na skutek strat mocy (efekt Joule’a) w materiale o określonej rezystancji.
W praktyce rozpoznanie takiego rozwiązania na schemacie opiera się na znalezieniu odpowiedzi na pytania:
- Czy wsad/kąpiel jest włączony w obwód elektryczny jako element przewodzący?
- Czy element "grzejny" nie jest osobną częścią (spiralą, prętem, taśmą oporową) oddzieloną od wsadu?
- Gdzie podłączone są elektrody/wyprowadzenia zasilania — czy "zamykają" obwód przez materiał?

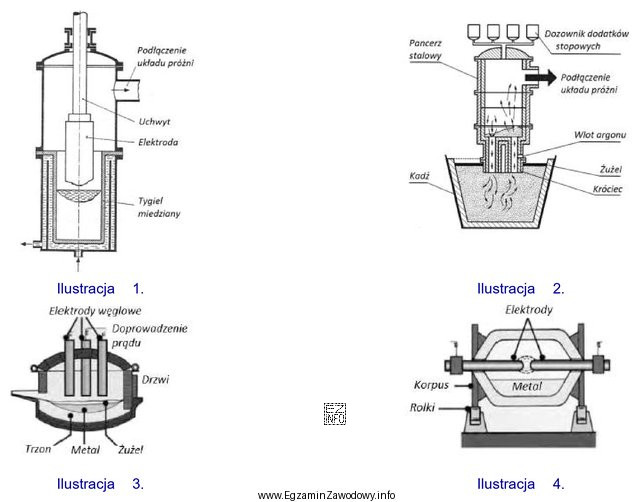

Poprawna odpowiedź "Na ilustracji 3." wynika z tego, że właśnie tam schemat pokazuje typową cechę nagrzewania bezpośredniego: wsad pełni rolę elementu obwodu, w którym zachodzi wydzielanie ciepła. Pozostałe ilustracje przedstawiają inne zasady: albo nagrzewanie pośrednie (oddzielny element grzejny przekazuje ciepło do wsadu przez promieniowanie/konwekcję/przewodzenie), albo inne typy pieców, w których kluczowy element cieplny nie jest tożsamy ze wsadem.
Dlaczego pozostałe odpowiedzi są błędne? Wskazania "Na ilustracji 1.", "Na ilustracji 2." oraz "Na ilustracji 4." nie spełniają podstawowego kryterium rozpoznawczego nagrzewania bezpośredniego: nie pokazują wsadu jako części obwodu, przez którą ma płynąć prąd roboczy. To częsty punkt pomyłki: uczący się widzą "piec elektryczny" i automatycznie kojarzą go z grzałkami, co prowadzi do mylenia nagrzewania bezpośredniego z pośrednim.
Wskazówka egzaminacyjna: patrząc na schemat, zacznij od prześledzenia toru prądu. Jeśli tor prądu przechodzi przez materiał ogrzewany, to jest to mocna przesłanka nagrzewania bezpośredniego.
