Belka jest elementem konstrukcyjnym, który w ujęciu ogólnym pracuje głównie na zginanie i bywa przedstawiany jako długi, smukły element (często w orientacji poziomej), w odróżnieniu od słupa (częściej pionowy) czy płyty (element o dużej rozpiętości i małej grubości w jednym kierunku).

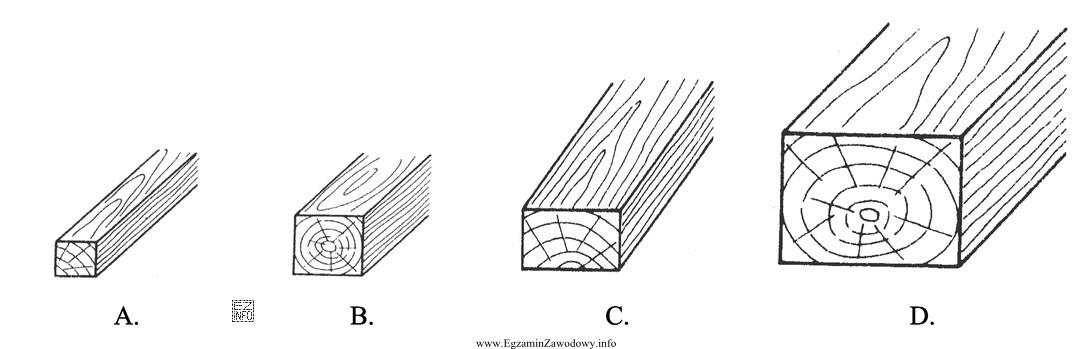

W zadaniach typu "Na którym rysunku pokazano belkę?" kluczowe jest, aby nie kierować się wyłącznie tym, że obiekt ma kształt prostokąta. Trzeba sprawdzić:
- Proporcje – belka ma zwykle znacznie większą długość niż wysokość/grubość.
- Sposób przedstawienia – belka może być pokazana w widoku z boku (długi prostokąt) lub w przekroju (np. przekrój prostokątny), ale wtedy pomocne są dodatkowe cechy rysunku, takie jak kontekst i orientacja elementu.
- Funkcja i usytuowanie – jeśli rysunek sugeruje element podpierający coś na końcach lub stanowiący poprzeczne/poziome usztywnienie, to wspiera identyfikację jako belka.
Poprawna odpowiedź "D" oznacza, że na rysunku oznaczonym literą D przedstawiono element spełniający typowe cechy belki w tym zestawie rysunków.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają innym typom elementów (np. bardziej "płytowym" lub "słupowym") albo mają proporcje i orientację, które w tym zadaniu nie pasują do definicyjnych cech belki. Częstym błędem jest mylenie belki ze słupem (różnica głównie w orientacji i proporcjach) albo z płytą (inny charakter "wymiaru dominującego").
W praktyce zawodowej umiejętność takiego rozpoznawania przydaje się przy montażu i obsłudze maszyn: pozwala szybciej identyfikować elementy nośne, prowadnice, poprzeczki czy wsporniki w dokumentacji i na obiekcie.
