Poprawne wymiarowanie rysunku technicznego ma jeden cel: umożliwić wykonanie detalu bez domysłów. Dlatego rysunek uznaje się za poprawnie zwymiarowany, gdy spełnia jednocześnie kilka kryteriów: kompletność, jednoznaczność, czytelność oraz spójność matematyczną.
1) Kompletność oznacza, że podano wszystkie wymiary niezbędne do wykonania i kontroli elementu. Brak wymiaru funkcjonalnego (np. długości stopnia, średnicy otworu, grubości) powoduje, że wykonawca musi zgadywać, a to jest niedopuszczalne w dokumentacji technicznej.
2) Jednoznaczność i brak sprzeczności wymaga, aby te same cechy geometryczne nie były wymiarowane w sposób konfliktowy. Typowym problemem jest podwójne wymiarowanie (ten sam wymiar podany dwa razy) albo sytuacja, w której dane wymiary wzajemnie się wykluczają.
3) Spójność łańcucha wymiarowego to praktyczny test: jeśli podano wymiar gabarytowy (całkowity) oraz wymiary cząstkowe dzielące go na segmenty, to suma wymiarów cząstkowych musi równać się wymiarowi całkowitemu. Niezgodność oznacza błąd, bo nie da się jednocześnie spełnić wszystkich podanych wartości.
4) Czytelność dotyczy sposobu prowadzenia linii wymiarowych i opisów: rysunek powinien być możliwie przejrzysty, a zapisy liczbowe obecne przy każdej linii wymiarowej, która ma coś definiować.

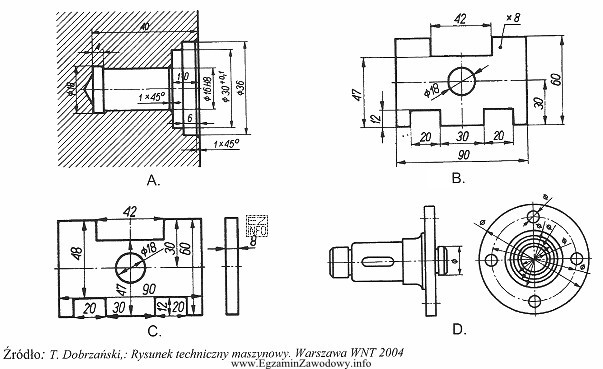

Wśród przedstawionych wariantów poprawna odpowiedź wskazuje rysunek, który ma komplet wymiarów i nie zawiera błędów typowych dla niepoprawnych opcji, takich jak: (a) niespójny łańcuch wymiarowy, (b) brak wartości liczbowych przy liniach wymiarowych, (c) niejednoznaczne lub nienormowe zapisy prowadzące do interpretacji "na oko".
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedź A (błędna): rysunek zawiera błąd, który łamie kryterium spójności lub kompletności (np. sprzeczność wymiarów lub brak kluczowej informacji), przez co nie gwarantuje jednoznacznego wykonania.
- Odpowiedź C (błędna): widoczne są typowe błędy łańcucha wymiarowego lub nieczytelny/niejednoznaczny układ wymiarów, co podważa poprawność dokumentacji.
- Odpowiedź D (błędna): brak wartości liczbowych przy wymiarach oznacza niekompletność – nawet poprawnie narysowane linie bez liczb nie definiują geometrii detalu.
Wskazówka egzaminacyjna: najpierw sprawdź, czy gdziekolwiek nie brakuje liczb, a potem wykonaj szybki "audyt" łańcuchów: jeśli jest gabaryt, policz w myślach, czy sumy cząstkowe się zgadzają. To najszybciej ujawnia błędy.
