Na rysunkach technicznych stan powierzchni (chropowatość) zapisuje się za pomocą symbolu chropowatości oraz wartości liczbowych parametrów, najczęściej Ra lub Rz. Kluczowe jest rozróżnienie między:
- wartością graniczną (zwykle jedną liczbą) – wtedy podany jest limit, którego nie wolno przekroczyć,
- przedziałem dopuszczalnym – gdy w symbolu znajdują się dwie wartości tego samego parametru zapisane jedna nad drugą.
W zapisie przedziału dopuszczalnego obowiązuje konwencja: górna wartość oznacza największą dopuszczalną chropowatość (maksimum), a dolna wartość oznacza najmniejszą dopuszczalną chropowatość (minimum). Przykładowo "Ra 20" nad "Ra 5" oznacza, że rzeczywisty wynik pomiaru powinien mieścić się w zakresie od Ra 5 do Ra 20.

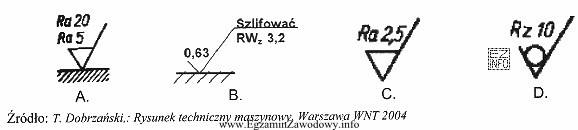

Dlatego odpowiedź "A" jest poprawna: tylko ten symbol pokazuje dwa zapisy Ra umieszczone pionowo (Ra 20 nad Ra 5), co odpowiada wymaganiu "najmniejszej i największej dopuszczalnej chropowatości".
Pozostałe symbole nie spełniają warunku pytania:
- Symbol z półką i opisem technologii (np. "Szlifować") informuje o dodatkowych wymaganiach, ale sam opis procesu nie oznacza automatycznie podania minimum i maksimum; w praktyce może to być wymaganie pojedyncze albo dotyczyć innego parametru.
- Symbol z trójkątem dotyczy konieczności zdejmowania materiału; pojedyncza wartość (np. "Ra 2,5") nie tworzy przedziału min–max.
- Symbol z kółkiem oznacza zakaz zdejmowania materiału; pojedyncza wartość (np. "Rz 10") także nie jest zapisem minimum i maksimum, a dodatkowo dotyczy innego parametru.
Wskazówka egzaminacyjna: jeżeli pytanie mówi o najmniejszej i największej wartości, szukaj symbolu z dwoma liczbami tego samego parametru ułożonymi jedna nad drugą. Jeśli widzisz tylko jedną wartość – to najczęściej nie jest przedział.
