KWALIFIKACJA MEC9 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

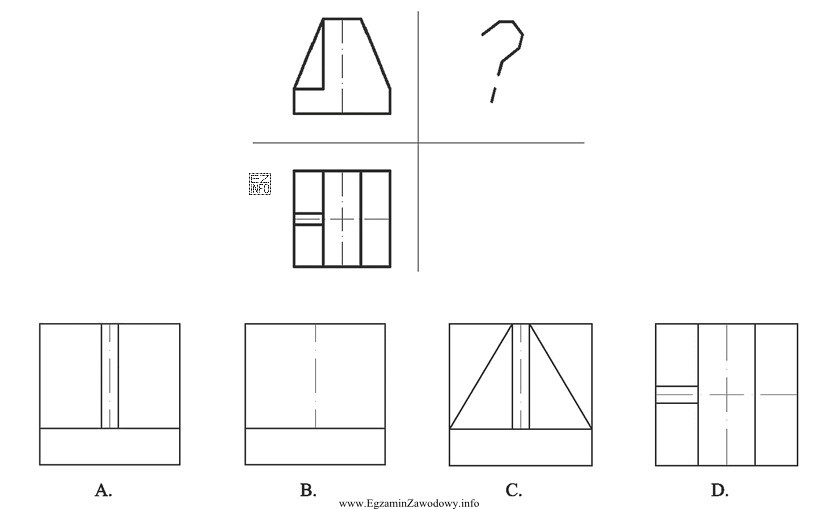

Poprawna odpowiedź to A, ponieważ tylko ten rysunek przedstawia brakujący rzut modelu zgodnie z zasadami rzutowania prostokątnego. Rzut z góry pokazuje kształt trapezu z wycięciem, a rzut z boku pokazuje prostokąt z liniami przerywanymi, co oznacza, że wewnętrzne elementy są niewidoczne z tej perspektywy. Odpowiedź A zawiera linie przerywane i pełne, które odpowiadają wycięciu widocznemu w rzucie z góry.
