Poprawne wymiarowanie rysunku części maszynowej ma jeden główny cel: jednoznacznie przekazać wykonawcy i kontrolerowi, jakie cechy geometryczne elementu mają być uzyskane po obróbce. Dlatego rysunek uznaje się za poprawnie zwymiarowany wtedy, gdy:
- jest kompletny – zawiera wszystkie wymiary potrzebne do wykonania i sprawdzenia części,
- nie jest przewymiarowany – nie podaje wymiarów zbędnych ani powtórzonych,
- nie zawiera sprzeczności – wymiary nie mogą się wzajemnie wykluczać (np. sumy wymiarów łańcuchowych nie mogą dawać innego wyniku niż wymiar całkowity),
- jest czytelny – linie wymiarowe i pomocnicze są poprowadzone tak, by nie zaciemniać zarysu; opisy nie nachodzą na siebie,
- stosuje prawidłowe oznaczenia – strzałki, znaki średnicy/promienia, rozmieszczenie liczb wymiarowych i kierunek zapisu są zgodne z zasadami rysunku technicznego.

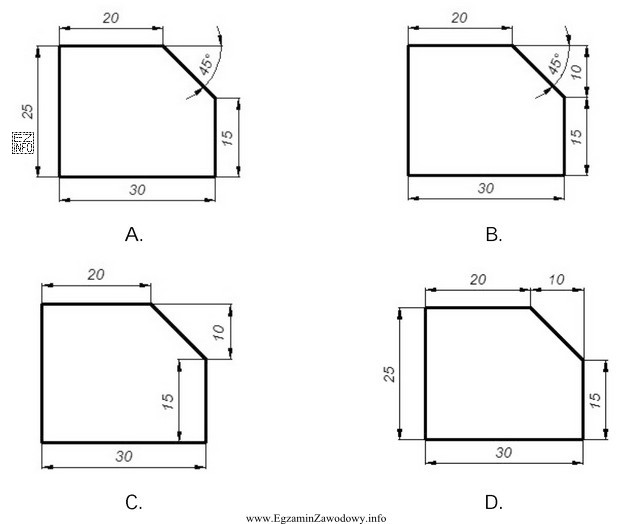

W zadaniu porównuje się kilka wariantów (A–D) i należy wybrać ten, który spełnia powyższe reguły. Odpowiedź C wskazuje rysunek, w którym wymiary są dobrane w sposób funkcjonalny (do wytworzenia i kontroli), nie powtarzają się i są rozmieszczone tak, aby odczyt był prosty.
Dlaczego pozostałe propozycje nie są właściwe (typowe powody błędów w takich zadaniach):
- A – często reprezentuje błąd typu braki (niepełny zestaw wymiarów) albo wymiary podane w miejscu utrudniającym odczyt.
- B – bywa przykładem przewymiarowania (dublowanie tych samych wielkości różnymi drogami) lub tworzenia łańcucha wymiarów generującego niejednoznaczność.
- D – często zawiera nieprawidłowe prowadzenie linii, kolizje z zarysem lub brak logicznego odniesienia wymiarów do cech istotnych technologicznie.
Wskazówka egzaminacyjna: zanim wybierzesz wariant, sprawdź trzy rzeczy w kolejności: (1) czy da się wykonać część bez zgadywania, (2) czy nie ma powtórzeń i sprzeczności, (3) czy rysunek jest czytelny (brak "plątaniny" linii). To szybka metoda odróżnienia poprawnego wymiarowania od pozornie "bogatego" w liczby, ale błędnego.
