Pytanie dotyczy rozpoznania łożyska kulkowego wahliwego w postaci umownej szczegółowej na rysunku technicznym. W praktyce oznacza to, że nie wybiera się przekroju rzeczywistego łożyska, tylko jego znormalizowany znak umowny, który ma przekazywać kluczową informację o rodzaju łożyska.
Łożysko kulkowe wahliwe (samonastawne) odróżnia się od typowego łożyska kulkowego tym, że dopuszcza niewielkie niewspółosiowości wału względem oprawy. W zapisie umownym szczegółowym ta cecha jest sygnalizowana znakiem graficznym sugerującym "wahliwość"/sferyczne dopasowanie.

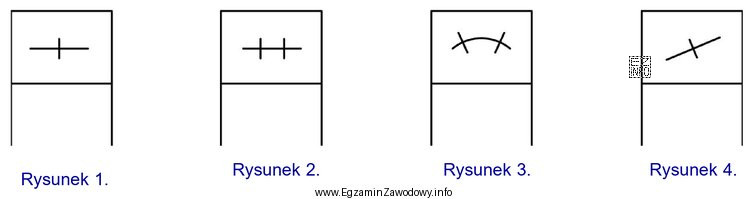

Dlatego poprawna jest odpowiedź "na rysunku 3." — tylko ten wariant przedstawia oznaczenie kojarzone z łożyskiem kulkowym wahliwym w postaci szczegółowej.
Pozostałe odpowiedzi są błędne, ponieważ pokazują znaki umowne odpowiadające innym wariantom łożysk (np. uproszczone zapisy lub symbole innych rozwiązań konstrukcyjnych) i nie zawierają cechy graficznej wskazującej na wahliwość. Typowym błędem jest traktowanie każdego podobnego symbolu jako "łożyska kulkowego" bez rozróżnienia, czy jest to wersja zwykła czy wahliwa oraz czy zapis jest uproszczony czy szczegółowy.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi podkreśl w myślach słowo "wahliwe" i szukaj na rysunku elementu, który sugeruje samonastawność, a nie tylko sam fakt występowania łożyska.
