Głowica przeciwerupcyjna uniwersalna, nazywana też annular BOP lub prewenterem uniwersalnym, służy do zabezpieczenia wylotu otworu przed niekontrolowanym wypływem płynów złożowych. Jej cechą rozpoznawczą jest sposób uszczelniania: zamiast sztywnych szczęk posiada elastyczny element uszczelniający (packer) o kształcie pierścienia, który dociska się do przewodu wiertniczego lub może zamknąć otwór.
Dlaczego poprawna jest odpowiedź B?

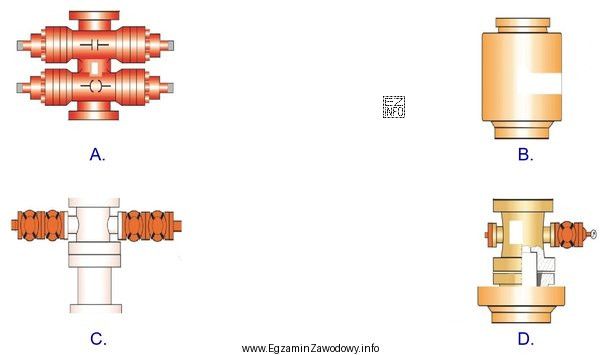

Na rysunku B widać massywny walcowy/cylindryczny korpus z kołnierzami przyłączeniowymi na górze i na dole oraz gładką powierzchnię zewnętrzną. Taki "walec" jest typowym wyglądem głowicy uniwersalnej. Zewnętrznie nie widać tu układu szczęk ani bocznych siłowników charakterystycznych dla głowic ramowych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- A – rysunek pokazuje urządzenie z dwoma poziomymi sekcjami oraz bocznymi siłownikami hydraulicznymi. To typowe cechy głowicy szczękowej (ram BOP), w szczególności podwójnej. Takie głowice zamykają otwór szczękami, a nie elastycznym pierścieniem.
- C – widoczny jest element rurowy z bocznymi zaworami/zasuwami. Tego typu armatura służy do sterowania przepływem, a nie do przeciwerupcyjnego uszczelnienia otworu jak w BOP.
- D – rysunek przedstawia element w przekroju z mechanizmem wewnętrznym i bocznym wylotem; konstrukcyjnie nie odpowiada typowemu zewnętrznemu "walcowi" annular BOP i wskazuje na inny typ urządzenia wiertniczego.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz gładki, cylindryczny korpus bez bocznych siłowników – najczęściej będzie to głowica uniwersalna. Jeśli widzisz siłowniki po bokach i "korpus piętrowy" – to zwykle głowica szczękowa.
