KWALIFIKACJA BUD19 - CZERWIEC 2023 (test 2)

PYTANIE NR 39.
Na którym rysunku przedstawiono optymalne usytuowanie stanowisk pomiarowych do wykonania pomiaru wychyleń komina przemysłowego?

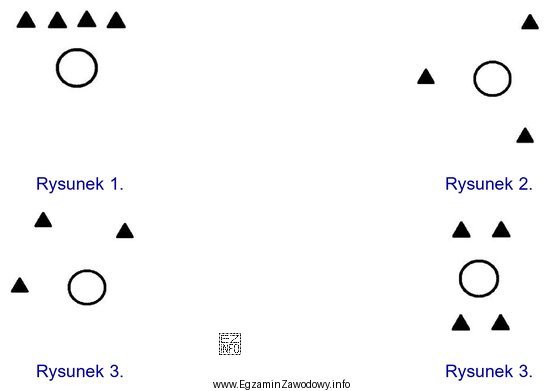

Ilustracja przedstawia trzy schematy oznaczone jako Rysunek 1, Rysunek 2 i Rysunek 3.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ stanowisk uznaje się za optymalny, gdy pozwala wyznaczyć wychylenie komina w dwóch niezależnych (najlepiej prostopadłych) kierunkach i zapewnia korzystną geometrię obserwacji: odpowiednią bazę, brak współliniowości i podobne warunki celowania.
W tym zadaniu taki układ przedstawiono na rysunku 2.

Pełne wyjaśnienie:

W pomiarach wychyleń (odchylenia od pionu) komina przemysłowego kluczowe jest takie rozmieszczenie stanowisk, aby wynik nie był "jednokierunkowy". Wychylenie ma charakter przestrzenny, więc aby wiarygodnie je opisać, dąży się do pozyskania informacji co najmniej w dwóch niezależnych kierunkach (praktycznie: w dwóch płaszczyznach o kierunkach możliwie prostopadłych).

Co oznacza "optymalne usytuowanie" w sensie metodycznym?

  • Niezależność kierunków – stanowiska nie powinny leżeć praktycznie na jednej prostej względem osi komina, bo wtedy pomiar jest słabo wrażliwy na część składowych wychylenia.
  • Korzystna geometria – dąży się do takich kątów celowania i relacji odległości, które ograniczają wpływ błędów obserwacji na wynik (zbyt "ostre" lub zbyt "płaskie" kąty mogą pogarszać dokładność).
  • Warunki obserwacji – istotna jest widoczność wybranych punktów na kominie (np. znaków kontrolnych), bezpieczeństwo pracy oraz możliwość stabilnego założenia stanowisk.

Odpowiedź "Na rysunku 2." jest poprawna, ponieważ (zgodnie z założeniem zadania) to właśnie ten schemat przedstawia układ stanowisk spełniający powyższe kryteria: zapewniający możliwość oceny wychylenia w dwóch kierunkach oraz unikający konfiguracji degenerujących (np. niemal współliniowych).

Pozostałe propozycje są typowo uznawane za gorsze, gdy pokazują układ z jedną stroną obserwacji, zbyt małą/niekorzystną bazę albo stanowiska ustawione tak, że informacja o wychyleniu redukuje się do jednego kierunku. Taki wybór zwiększa ryzyko, że część rzeczywistego odchylenia nie zostanie uchwycona lub zostanie obarczona większą niepewnością.

Wskazówka egzaminacyjna: analizując rysunki, szukaj układu "przekątnego" lub "krzyżowego" względem komina (dwa niezależne kierunki obserwacji) i unikaj schematów, w których wszystkie stanowiska "patrzą" prawie z tej samej linii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wychylenie komina to odchylenie jego osi od pionu. W praktyce opisuje się je jako przesunięcie wierzchołka (lub wybranych punktów) względem podstawy oraz kierunek tego odchylenia. Do wiarygodnego wyniku potrzebna jest dobra geometria obserwacji i odniesienie do stabilnych punktów.
Najlepsze są stanowiska rozmieszczone tak, by zapewnić obserwacje w dwóch niezależnych kierunkach (najczęściej zbliżonych do prostopadłych). Unika się ustawienia wszystkich stanowisk niemal na jednej linii względem komina, bo wtedy część składowych wychylenia jest słabo wyznaczalna.
Jedno stanowisko daje informację głównie w jednym kierunku obserwacji, co może "ukryć" składową wychylenia prostopadłą do tego kierunku. Wychylenie jest wielkością przestrzenną, więc dla pewności i kontroli błędów zwykle potrzebuje się co najmniej dwóch niezależnych kierunków pomiaru.
Najczęstsze problemy to współliniowość stanowisk z osią komina, zbyt mała baza (stanowiska zbyt blisko siebie) oraz bardzo niekorzystne kąty celowania. W takich układach małe błędy obserwacji kątów/odległości mogą dawać duże błędy w obliczonym wychyleniu.
Tak, bo wpływa na kąty obserwacji i wrażliwość pomiaru na błędy instrumentu oraz celowania. Zbyt blisko może być trudno celować i zachować stabilność, a zbyt daleko może pogorszyć identyfikację punktów i zwiększyć wpływ warunków atmosferycznych. Ważniejsza od samej odległości bywa jednak cała geometria układu.
W praktyce często wykorzystuje się tachimetr (pomiary kątowo-liniowe) oraz metody oparte o obserwacje punktów kontrolnych na obiekcie. Dobór instrumentu zależy od wymaganej dokładności, dostępności punktów, warunków terenowych i możliwości stabilnego założenia stanowisk.
Pomiary wykonuje się m.in. w ramach odbiorów obiektu, okresowych kontroli stanu technicznego, po zdarzeniach mogących wpływać na stateczność (np. silny wiatr, awarie), a także w monitoringu długoterminowym. Celem jest wykrycie zmian w czasie i ocena bezpieczeństwa użytkowania.
Stosuje się punkty/znaki kontrolne rozmieszczone na różnych wysokościach (np. w pobliżu podstawy i w górnej części), albo charakterystyczne elementy konstrukcji możliwe do jednoznacznego celowania. Kluczowe jest, aby punkty były identyfikowalne i możliwie stabilne w czasie serii pomiarowych.
Ćwicz rozpoznawanie dobrej geometrii: szukaj dwóch niezależnych kierunków obserwacji, unikaj współliniowości i zbyt małych baz. W zadaniach obrazkowych najpierw oceń układ "czy daje informację w 2 kierunkach?", dopiero potem analizuj szczegóły typu odległości czy przeszkody terenowe.
Zwykle nie, bo rysunki bywają podobne i dopiero analiza metodyczna (niezależność kierunków, baza, kąty) pozwala ocenić "optymalność". Najlepszą strategią jest stosowanie krótkiej listy kontrolnej: dwa kierunki, brak współliniowości, sensowna baza, dobra widoczność punktów.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Materiały:

  • Podręczniki i skrypty z geodezji inżynieryjnej (działy: pomiary przemieszczeń i odchyłek)
  • Materiały dydaktyczne dotyczące geometrii pomiaru tachimetrycznego (wpływ kątów i długości celowych)
  • Zadania egzaminacyjne z kwalifikacji BUD.18 dotyczące doboru stanowisk i oceny schematów pomiarowych
