W rysunku technicznym przekrój służy do pokazania budowy wewnętrznej elementu. Materiały na przekrojach przedstawia się umownie za pomocą oznaczeń graficznych (szrafowania/tekstury), aby osoba czytająca dokumentację mogła rozpoznać, z czego wykonano detal.
Płyta paździerzowa jest materiałem drewnopochodnym o specyficznej, "włóknisto-źdźbłowej" strukturze wynikającej z użycia paździerzy. W praktyce egzaminacyjnej oznacza to, że na rysunkach szuka się symbolu, który sugeruje nieregularne, wydłużone cząstki (a nie np. drobne, równomierne punkty lub jednorodną fakturę).

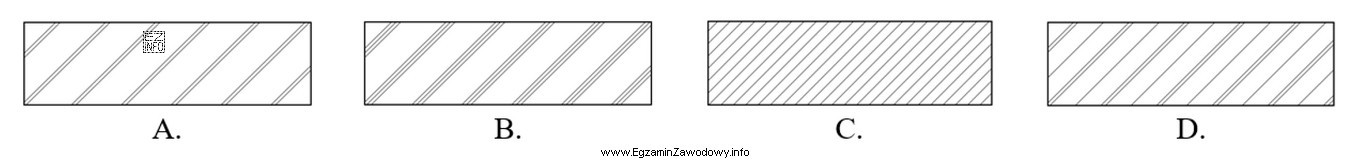

Poprawny jest rysunek z odpowiedzi D, bo przedstawia właśnie taki umowny zapis odpowiadający płycie paździerzowej.
Pozostałe rysunki są niepoprawne, ponieważ odpowiadają innym grupom materiałów lub innemu sposobowi szrafowania:
- mogą sugerować płytę o bardziej jednorodnej strukturze (typowe skojarzenie z innymi płytami drewnopochodnymi),
- mogą przedstawiać wzór kojarzony z płytą o innym typie wypełnienia/ziarna,
- albo mogą być symbolem przeznaczonym dla materiałów niebędących płytą paździerzową.
Wskazówka do nauki: ucz się symboli "rodzinami" (płyty wiórowe, paździerzowe, pilśniowe), porównując cechy wyróżniające wzór przekroju. Na egzaminie nie wybieraj odpowiedzi tylko dlatego, że wygląda "najbardziej drewniano" — zawsze porównaj charakter cząstek: czy są krótkie i drobne, czy raczej dłuższe i nieregularne.
