Pierścienie ślizgowe (ang. slip rings) są elementem układu doprowadzania prądu do części wirującej maszyny elektrycznej. Najczęściej spotkasz je w silnikach pierścieniowych oraz w urządzeniach, w których trzeba zasilić uzwojenia wirnika lub przekazać sygnał/prąd do elementu obracającego się.
Jak wyglądają i gdzie są umieszczone?
Pierścienie ślizgowe mają postać gładkich, metalowych pierścieni osadzonych współosiowo na wale wirnika. Kluczową cechą rozpoznawczą jest to, że są to zwykle dwa oddzielne pierścienie (dla układu dwubiegunowego zasilania wirnika), które muszą być odizolowane elektrycznie od siebie oraz od wału, a prąd doprowadzają do nich szczotki dociskane sprężynami.
Funkcja
Ich zadaniem jest utrzymanie połączenia elektrycznego mimo ruchu obrotowego. Dzięki temu można zasilać uzwojenia wirnika lub odbierać z nich sygnały/prądy, bez stosowania przewodów skręcających się podczas obrotu.
Najczęstsze pomyłki na egzaminie
- Mylenie z komutatorem: komutator ma wiele segmentów (lamel) ułożonych obwodowo i służy do przełączania prądu w maszynach komutatorowych. Pierścienie ślizgowe są gładkie i nie są podzielone na wiele lamel.
- Mylenie z łożyskiem lub uszczelnieniem: elementy mechaniczne też bywają "pierścieniowe", ale nie mają typowego kontekstu elektrycznego (izolatory, doprowadzenia, szczotki).
- Pominięcie izolacji: w poprawnym rozwiązaniu pierścienie nie mogą stanowić jednego zwartego elementu przewodzącego; muszą być rozdzielone izolacją, bo każdy przenosi inny potencjał.
Wskazówka praktyczna

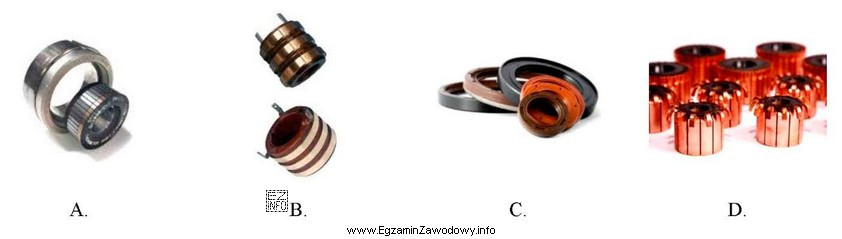

Jeśli na rysunku widzisz dwa gładkie pierścienie na wale i w pobliżu elementy przypominające szczotki (blok grafitowy/docisk), to jest to typowy układ pierścieni ślizgowych. Jeżeli widzisz walec z wieloma wąskimi segmentami, bardziej pasuje to do komutatora.
